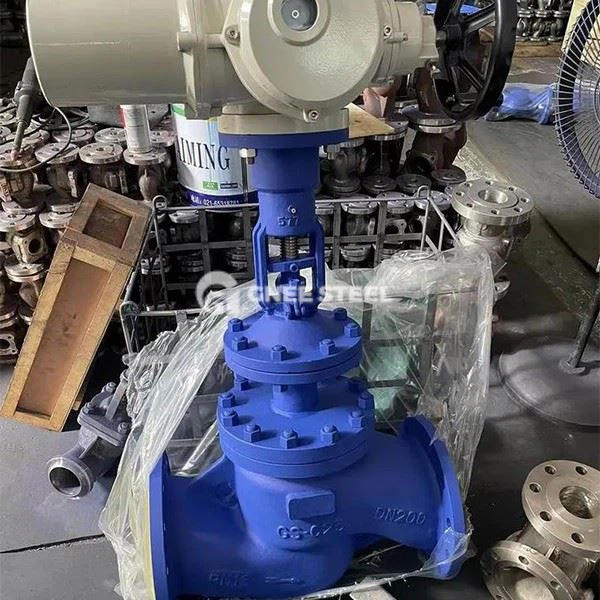

Bellow Seal Globe szelep leírás
A laza lezárt földgömbszelep egyfajta gömbszelep, amelyet fémfegyverek használnak a hagyományos csomagolás helyett, a fújtató tágulásán és a kontrakción keresztül, hogy kompenzálják a szár mozgását, hogy elérjék a szár dinamikus tömítése nulla szivárgást, a mérgező, gyúlékony vagy magas tisztaságú táptalajok számára kemény munkakörülmények között .}}}}}}}}}}}}}}}
Előnyök
Zero szivárgásbiztonság
A Bellows dinamikus pecsétje teljesen kiküszöböli a szelep szárának szivárgásának kockázatát, és megfelel a SIL3 biztonsági szintnek .
A KAPCSOLÓDÁS-mentes kialakítás
A Bellows Life nagyobb vagy egyenlő 10, 000 művelet, ami a karbantartási költségeket több mint 60%-kal csökkenti .
Orrózió és magas hőmérsékleti ellenállás
316l Bellows + karbid tömítési felület, -29 fokozatú szélsőséges munkakörülmények ellenállása ~ 540 fok .
LOW Működési nyomaték
A fújtató kompenzálja a hőtágulást és az összehúzódást, és a nyílási és záró nyomaték 40% -kal alacsonyabb, mint a szokásos stop szelepeké
Bellow Seal Globe szelep specifikáció
|
Tételek |
Standard | A követelmények |
|---|---|---|
| Tervezés és gyártás | API 600 / ASME B16.34 | A nyomás-hőmérséklet-besorolás és a ferde fáradtságigények lefedése |
| Nyomásszint | Osztály 150-2500 | A nagynyomású modellek (például a 900 osztály) tompa hegesztési csatlakozásokat igényelnek |
| Csatlakozási szabványok | ASME B16.5 (karima) | vagy ASME B16.11 (aljzat hegesztése) |
| Materiális specifikációk | ASTM A182 F316L (Bellow Seal) | A szeleptest -kovácsolásnak meg kell felelnie az ASTM A105/A182 -nek |
| Tesztelési szabványok | API 598 / MSS SP -134 | Héliumszivárgás -teszt, a tömítés teszt nyomása nagyobb vagy azzal egyenlő, mint a névleges nyomás 1,1 -szerese |
Ordítás tömítés gömbszelep
Alkalmazások
- Magas kockázatú médiavezérlés
Kémiai ipar: Ellenőrizze az erősen toxikus/korrozív közegek, például klór és folyékony ammónia szállítását .
A fújtató pecsét teljesen kiküszöböli a szelep szárának szivárgásának kockázatát, és védi a személyzetet és a környezeti biztonságot .
Petrolkémiai ipar: A kéntartalmú olaj- és gázvezetékekhez és az etilén-repedési egységekben használva ellenáll a nagynyomású korrozív szénhidrogén-tápközegnek, és elkerüli a pecséttel való csomagolás által okozott tűzveszélyeket .
- Magas hőmérsékletű folyadékrendszer
Hőátviteli olaj keringés: Cserélje ki a csomagolószelepet a 425 fokos magas hőmérsékletű hőátadási olajvezetékben a grafitcsomagolás magas hőmérsékletű porlasztása által okozott szivárgási probléma megoldására (a permeabilitás 50-szerese) .
Gőz energiarendszer: A termikus erőmű fő gőzvezetéke (kevesebb vagy 540 fok /100mPa) nulla szivárgást ér el; A nukleáris energiahűtő vízrendszer biztosítja a sugárzás védelmének integritását .
- Tiszta és steril környezet
Gyógyszeripar: Ellenőrizze a vizet injekció és steril oldószerek, hogy megfeleljen a GMP tiszta követelményeinek, és megakadályozza a mikrobiális szennyeződést .
- Élelmiszer és ital: Szállító egészségügyi médiát, például tejet és gyümölcslé szállítást, a maradékok elkerülése érdekében, az FDA/3A tanúsítással összhangban . Extrém munkakörülmények
Industrialis Gas: Folyékony oxigén/folyékony nitrogén -tároló tartály (-196 fok) csővezeték -szabályozás, a fújtató kompenzálja az alacsony hőmérsékletű zsugorodást, hogy megakadályozzák a tömítés meghibásodását .
Környezeti vízkezelés: sósav- és nátrium -hidroxid -reagensek hozzáadási rendszere, sav- és lúgos korrózióálló kialakítás több mint háromszor meghosszabbítja a szelep élettartamát .
- Energy biztonsági csomópont
Power Station hidrogénhűtési rendszer: Generátor hidrogén tömítés vezérlése, fújtató dupla tömítés a hidrogénszivárgás blokkolásához (például 25FJ -1.6 P szelep)
