API 623 Globe szelep leírás
Az API 623 Globe Valve egy acél stop szelep, amelyet az American Petroleum Institute (API) szabványnak megfelelően terveztek. Az ipari csővezeték-rendszerekhez tervezték, és a magas hőmérsékleten és a nagynyomású folyadékok (például gőz, olaj és gáz stb.) Kivágására és szabályozására szolgál. Alapvető standardja: "Acél stop szelep-átfutó vége és fenekű weld vége, csavarozott motorháztető" (API 623-2013).
Alapvető szabványok és specifikációk
alkalmazáskapocs
Connection forma: karima vége (ASME B16.5) vagy Butt-Weld End (ASME B16.25);
Diameter és nyomás: 2 "~ 24" átmérő, nyomásszint 150 font ~ 2500 font (150 osztály ~ 2500 osztály).
Deign és gyártási követelmények
strukturális hossza: az ASME B16.10 szabványnak megfelelően; Kelett test és motorháztető: csavarozott motorháztető kialakítása (150 osztály ~ 600 osztály); A kiszerelési teljesítmény: A szelepcsatornát és a szelep ülését kénytelenek lezárni, és a tömítőfelület lehet lapos vagy kúpos szerkezet, alkalmas magas hőmérsékletre és magas nyomás -körülményekhez.
Szerkezeti jellemzők és előnyök
Key Design fejlesztések
A belső belső átmérő optimalizálása: A BS 1873 szabvány régi változatával összehasonlítva az API 623 csökkenti a szelep ülés belső átmérőjét (például a belső átmérő 152 mm -ről 135 mm -re 6 "{5}} lb munkakörülmények), fokozódó fókuszálási megbízhatóság; A szár átmérője 6 "-600 lb munkakörülmények 41,3 mm-ről 48 mm-ről növekszik), javítva a nyomásállóságot és az anti-szurkolási képességeket.
Teljesítmény előnyei
Thigh Comeing: A nulla szivárgás a szelep szárának kényszerített tömítésével érhető el; Versatilitás: Támogatja a teljes nyitott\/teljes zárt küszöböt, és felhasználható az áramlásszabályozáshoz és a fojtáshoz; Korrózió ellenállás: A szeleptest és a belső alkatrészek ötvözött acélból, rozsdamentes acélból, stb. Készíthetők, amely alkalmas korrozív tápközegekre.
API 623 Globe szelep specifikáció
|
tétel |
szelep |
|
Alkalmazás |
Ipar, erőmű, tengeri, olaj |
|
Portméret |
Dn 15- DN150 |
|
Garancia |
2 év |
|
Származási hely |
Kína |
|
Henan |
|
|
Hatalom |
Kézi, elektromos, pneumatikus, hidraulikus |
|
Közeghőmérséklet |
Magas hőmérséklet, alacsony hőmérséklet, közepes hőmérséklet, normál hőmérséklet |
|
Szerkezet |
Úszó, trunnion |
|
Média |
Olaj, víz, gőz, lng, lox |
|
Testreszabott támogatás |
OEM, ODM, OBM |

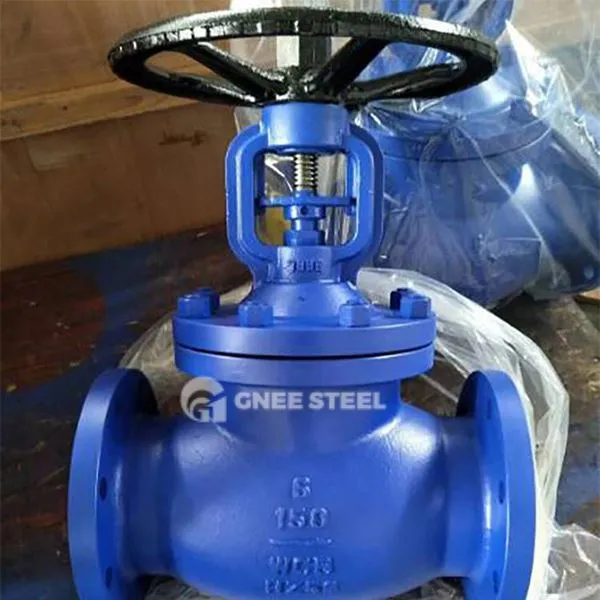

API 623 Globe Valve
Alkalmazási előírások és adaptációs forgatókönyvek
Plicitable Industries
Nagynyomású gőz- vagy olaj- és gázvezeték-rendszerek, például petrolkémiai, energia és energia;
Ipari forgatókönyvek, amelyek gyakori megnyitást és bezárást vagy pontos áramlási szabályozást igényelnek.
A szabványok támogatása
Design és gyártás: API 623, BS 1873 (régi változat), ASME B16.34 (hőmérséklet és nyomásminőség); Tesztelés és ellenőrzés: API 598 (szelepnyomás -teszt).
