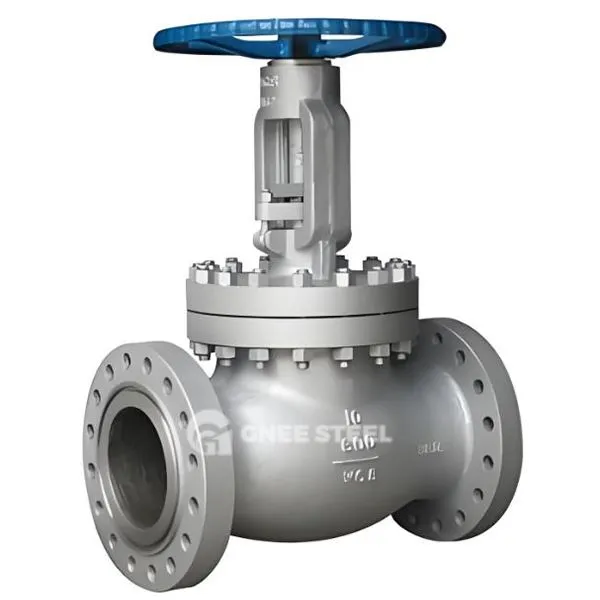

Ipari gömbszelepek

Az ipari gömbszelepek az ipari csővezeték-rendszerekhez tervezett kényszerleszelőszelepek. A szelep szár arra készteti a lemezt, hogy függőlegesen emelkedjen és esjen, hogy pontos küszöböt vagy szabályozást érjen el. Alapvető jellemzői a következők:

Magas nyomású csapágykapacitás (a nyomásszintek lefedik a PN16 ~ PN420, a 2500 osztályig);

Széles hőmérsékleti tartomány (-29 fok a +570 fokig, néhány magas hőmérsékletű modell támogatja az 538 fok feletti munkakörülményeket);

Anyag sokféleség (öntött acél, rozsdamentes acél, króm-molibdén acél stb., Korrózív közegekhez és szélsőséges környezetekhez alkalmas).

Ipari alkalmazandó specifikációk
Az ipari forgatókönyvek igényeinek kielégítő gömbszelepnek meg kell felelnie a következő kulcsfontosságú előírásoknak:

Átmérő tartomány: DN15 ~ DN600, alkalmas csővezeték -rendszerekhez, eltérő áramlási sebességgel;
Nyomásszint: a PN40-nél nagyobb vagy egyenlő vagy egyenlő (hagyományos ipar) a PN420-hoz (ultra-nagy nyomás forgatókönyvek);
Meghajtó mód: Elektromos, pneumatikus vagy sebességváltó meghajtó (támogatja az automatikus vezérlést, elsőbbséget élvez a kézi működés felett);
Szerkezeti típus: egyenes (univerzális), szög (áramlási irány átalakítása), háromirányú (áramlás-eloszlás) és közvetlen áram (alacsony áramlás ellenállás);
Különleges teljesítmény: szigetelési típus (alacsony hőmérsékletű közeg), fújtató tömítés típus (nulla szivárgásigény) vagy kemény tömítés típus (granulált táptalajt tartalmaz).

Nemzetközi termelési és tesztelési szabványok
Termelési szabványok: Tervezési előírások: Amerikai szabvány ASME B16.34 (nyomáshatár -tervezés), EN 12516 európai szabvány (héjszilárdság kiszámítása);

Gyártási szabványok: API 609 (meghajtó eszköz), ASTM A216\/A351 (öntött acél\/rozsdamentes acél anyag), GB\/T 12235 (a nemzeti szabványok általános követelményei).

Tesztelési követelmények:

Zsáklási teszt: Magas és alacsony nyomású légszűrővizsgálat az API 598 szerint, a szivárgási sebesség kevesebb vagy azzal egyenlő, mint 0. 01% × DN15;

Tartósság -ellenőrzés: 10, 000 Nyitási és záró tesztciklusok (szivárgás nélkül) az ISO 5208 szerint;

Szélsőséges környezeti teszt: Az atomenergia -szelepeknek meg kell felelniük az IEEE 382 szeizmikus ellenállási szabványoknak, és a korrozív média forgatókönyveknek át kell menniük a NACE MR0175 tanúsítással.

Alkalmazás és problémamegoldás ‌
‌Petrokémiai ipar‌: ‌scenario‌: kéntartalmú olaj- és gázszállítás, magas hőmérsékletű repedési egység; ‌

Funkció‌: Kerülje el a H₂S korrózióját és szivárgását, és biztosítsa a nagynyomású csővezetékek biztonságát. ‌

Elektromos energia‌: ‌

Forgatókönyv‌: hőteljesítmény\/atomenergia fő gőzrendszer, kazán takarmányvíz; ‌

Function‌: Pontosan állítsa be a gőzáramot és izolálja a magas hőmérsékletű tápközeget (kevesebb vagy egyenlő 570 fok). ‌

Gyógyszerészeti és ételek‌: ‌

Forgatókönyv‌: aszeptikus folyadékvezeték, CIP tisztító rendszer; ‌

Funkció‌: 316L rozsdamentes acél szelep test + PTFE tömítés, az FDA higiéniai szabványaival összhangban. ‌

Kohászat és hajóépítés: ‌

Forgatókönyv‌: olvadt sóáramlás, tengervíz hűtőrendszer; ‌

Funkció‌: Ellenálljon a részecskék eróziójának és a só spray -korróziójának, és hosszabbítsa meg a berendezés élettartamát.



Ipari gömbszelepek



Különbség a szokásos gömbszelepektől ‌
‌Porformancia paraméterek‌:
Az ipari szelepek (PN160 ~ 420) nyomásállósági szintje sokkal magasabb, mint a szokásos szelepeké (általában kevesebb vagy egyenlő a PN40 -nél);
Az ipari szelepek tömítési szintje eléri az ISO 52 0 8 A osztályt (a szivárgás kevesebb vagy egyenlő, mint 0. 01%), míg a közönséges szelepek többnyire B osztályúak (kevesebb vagy egyenlőek 0,1%).
‌Materiális különbség‌:
Az ipari szelepek többnyire öntött acélból, ötvözött acélból vagy rozsdamentes acélból (ASTM A351) készülnek, míg a szokásos szelepek gyakran öntöttvasból vagy alacsony minőségű szénacélból készülnek.
‌Funkció kiterjesztése‌:
Az ipari szelepek támogatják az elektromos\/pneumatikus távirányítót, és hibázó üzemmóddal vannak felszerelve (például az automatikus leállítás, ha az energia elveszik); A szokásos szelepeket többnyire manuálisan működtetik.
‌A alkalmazáskapocs‌:
Az ipari szelepek alkalmas a magas hőmérsékletre, a magas nyomásra és a korrozív közegekre; A szokásos szelepek nem harmó környezetre korlátozódnak, mint például a normál hőmérsékletű víz és a gáz.
