Középső vonal tömítés pillangószelep leírás
A közepes vonalú tömítés pillangószelep olyan típusú pillangószelep, amelynek közepes vonalú szimmetrikus szerkezete van, mint a szár tengelye, a pillangó lemez középpontja és a szelep karosszéria középső vonala egybeesik, és a pillangó lemez forgása révén a csővezeték be- és áramlásának beállítása érdekében. A pillangó lemez forgásán keresztül a csővezeték -szabályozás és az áramlás beállításának elérése érdekében, elsősorban a lágy tömítőanyagokra (például gumi, polietrafluor -etilén) vagy a kompozit tömítőszerkezetre támaszkodva, hogy a víz, gázhoz és a gyenge korrozív folyadékrendszerhez megfelelő táptalaj -gát elérése érdekében.
Struktúra
Alapvető összetevők:
Szeleptest: Ductile öntöttvas, rozsdamentes acélból és más anyagokból készült, az áramlási út egyenes átadásra van tervezve az áramlás ellenállás csökkentése érdekében.
Pillangó lemez: kerek vagy ovális tárcsa szerkezete, rögzített csatlakozás a szelep szárához, a szeleptesthez illesztő anyag (például gumival bélelt gömbölyű öntöttvas).
Tömítőgyűrű: általában gumi (nitril gumi, EPDM) vagy polietrafluor -etilén (PTFE), beágyazva a szeleptestbe vagy a pillangó lemez szélébe, és elasztikus tömítőfelületet képeznek.
Szár: A pillangó lemez közepén, a pillangó lemez meghajtó kinyílása és bezárása révén az anyagnak korrózióállónak kell lennie (például rozsdamentes acél 304/316).
Kiegészítő kialakítás:
Rögzített csatlakozás: Karima a rögzítéshez, a kompakt szerkezet, amely alkalmas az űrkonzervált forgatókönyvekhez.
Kettős tömítő alkatrészek (néhány modell): Amint a szabadalmi technológia „tömítő alkatrészei”, a tömítések vagy rugók szuperpozícióján keresztül, a kopás és a szakadás kompenzálása érdekében, a bezárás megbízhatóságának javítása érdekében.

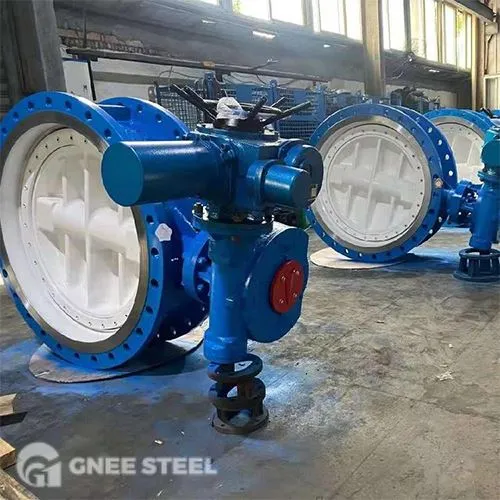

Gnee középső vonal tömítő pillangószelep
Alkalmazások
Önkormányzati mérnök:
Vízellátási és vízelvezető rendszerek (vízüzemek, szennyvíztisztító telepek), tűzoltó csőhálózatok, a vízáramlás irányításával.
Ipari mező:
Petrolkémiai (gyenge korrozív táptalaj), elektromos energia (hűtővíz -keringés), élelmiszerek és gyógyszerek (aszeptikus folyadékvezetékek).
Különleges követelmények:
A bilincs típusú modellek szűk térjelenetekhez, például hajókhoz, földalatti csővezeték -hálózathoz alkalmasak.
Előnyök
Egyszerű és gazdasági felépítés:
Az alacsony alkatrészek száma, az alacsony gyártási költségek, a karbantartás csak a tömítések cseréjét igényli.
Alacsony áramlási ellenállás és gyors válasz:
Nincs akadály az áramlási útnak, ha teljesen nyitott, alacsony áramlás -veszteség; A pneumatikus modellek 1 másodperces nyitási és zárási idő alatt vezérelhetők.
Kétirányú zárási képesség:
A középvonal szimmetrikus kialakítása miatt a pillangó lemez mindkét oldalán az erő kiegyensúlyozott, támogatva a kétirányú levágást (különösen a gumi bélelt modellek)
