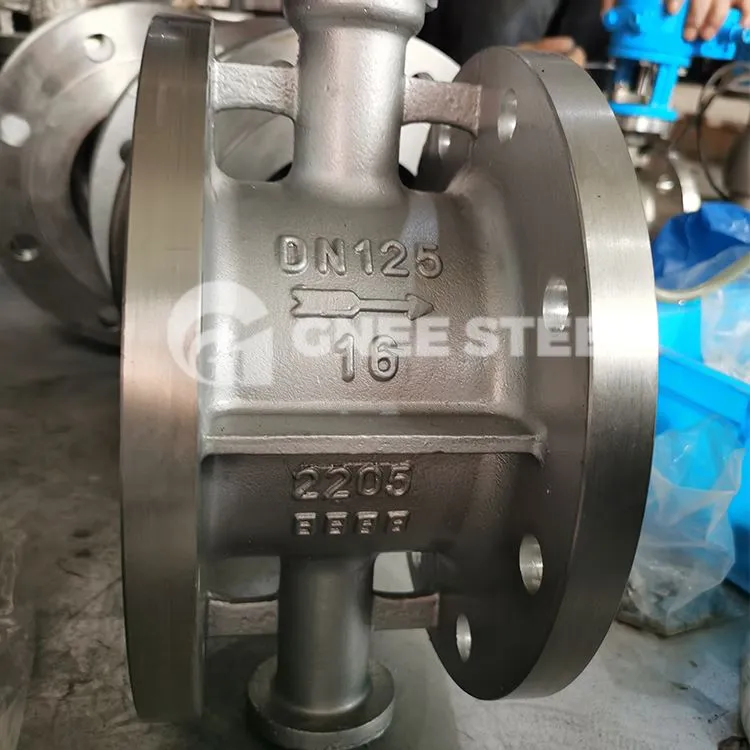

pillangószelep-karima típusa Leírás
A karimás pillangószelep tömítőszerkezete PTFE-t, szintetikus gumit és fenolgyantát használ, hogy kompozit üléket képezzen, amely az ülés rugalmasságát és fokozott szilárdságát egyaránt biztosítja. Ezenkívül a pillangólemez teljes mértékben PTFE-vel van bevonva, ami erős korrózióállóságot biztosít.
karimavég pillangószelep Specifikáció
| DN/NPS |
DN250 – DN1800 (10" – 70") |
|---|---|
| Üzemi nyomás |
PN6, PN10, PN16 |
| Karimás csatlakozás |
ANSI CL150, PN6, PN10, PN16 |
| Felső karima |
ISO 5211 szabvány |
| Jelzés |
HU 19 |
| Szemtől szembe hossz |
HU 558-1/20 |
| Teszt szabvány |
HU 12266-1 |
| Alkalmazás |
Gátak és vízenergia, HVAC, Ipari, Öntözés, Erőművek, Szennyvíz- és szennyvízkezelés, Vízkezelés |
pillangószelep karima vége
A karimás pillangószelepek osztályozása
A karimás pillangószelepek a tömítőfelület anyaga alapján lágy tömítésű karimás pillangószelepekre és keménytömítésű karimás pillangószelepekre oszthatók.
- A lágy tömítésű karimás pillangószelep tömítőoldala rugalmas tömítőanyagokat, például gumit és fluoroplasztokat használ. Ezzel szemben a kemény tömítésű karimás pillangószelep tömítőoldala olyan anyagokat használ, mint a fém-fém, fém-fluor-műanyag és többrétegű kompozit lemezek.
A lágy tömítésű karimás pillangószelep tömítőgyűrűje beágyazható a szeleptest csatornájába vagy a pillangólemez kerülete köré. Elzárószelepként használva a tömítési teljesítménye elérheti az FCI70-2:2006 (ASMEB16-104) VI szintet, ami lényegesen magasabb, mint egy kemény tömítésű karimás pillangószelepé. A lágy tömítőanyagok hőmérsékleti korlátai miatt azonban a lágy tömítésű karimás pillangószelepeket jellemzően szobahőmérsékleten használnak vízmegőrzési és vízkezelési területeken.
- A fém kemény tömítésű karimás pillangószelepek előnye az anyag tartóssága, ellenállnak a magasabb üzemi hőmérsékletnek, nagyobb üzemi nyomásnak, és hosszabb élettartammal rendelkeznek, mint a lágy tömítésű szelepek. Azonban a kemény tömítésű karimás pillangószelepek hátrányai is nagyon szembetűnőek: nehéz teljes tömítést elérni, és tömítési teljesítményük is viszonylag gyenge. Ezért az ilyen típusú karimás pillangószelepeket általában olyan alkalmazásokban használják, ahol nincs szükség nagy tömítési teljesítményre, elsősorban az áramlás szabályozására.
