Egyetlen excentrikus ostya pillangó leírás
Az egyetlen excentrikus ostya pillangószelep egy szelep, amely a pillangó lemezt forog, hogy a szelep szárát forgatja, hogy a csővezeték-tápközeg be- vagy áramlási szabályozását elérje. Alapvető tulajdonsága az, hogy a szelep szár tengelye eltér a pillangó lemez közepétől, és egyetlen excentrikus szerkezetet képez, amely hatékonyan eloszlatja a pillangó lemez és a szelep ülés közötti extrudálási feszültséget.
Szerkezeti
Kelve Body: hengeres kialakítás, rövid tengelyirányú hosszúság, beépített pillangó lemez, főleg rozsdamentes acélból, szénacélból stb.
Butterfly lemez és szelep szár: A pillangó lemez tárcsás alakú, rögzítve van a szelep szárához, és a szelep szárának excentrikusan van beállítva a tömítés optimalizálására.
Lezárási struktúra:
A tömítőgyűrűt be lehet állítani a pillangó lemezre (puha anyag, például polietrafluor -etilén), és a tömítést rugalmas deformációval érik el;
Vagy egy Z alakú keresztmetszeti szelep ülést a szeleptestre terveztek, a közepes nyomáson támaszkodva a tömítés segítésére.
WAFER CSATLAKOZÁSA: A szelepet közvetlenül a cső karimák között rögzítik, és a szerkezet kompakt.
Egyetlen excentrikus ostya pillangó specifikáció
Műszaki adatok és dimenziók
- Névleges átmérő (DN): A közös tartomány DN50 ~ DN1200;
- Nyomtatás szintje (PN): általában pn6 ~ pn25;
- Kplubable Hőmérséklet: A lágy tömítés típusa általában -20 fok ~ 150 fok, és a fémtömítés típusa képes alkalmazkodni a magasabb hőmérsékletekhez.
Jellemzők
A strukturális előnyök
Kis méret, könnyű, könnyen telepíthető és karbantartható;
Könnyen kezelhető, csak 90 fokos forgatásra van szükség a teljesen megnyitáshoz/bezáráshoz.
Teljesítményjellemzők
Gó zsákmány: Az elasztikus szelep ülésen vagy a közepes nyomású kiegészítő tömítésen keresztül alkalmazkodhat a különféle munkakörülményekhez;
LOW áramlási ellenállás: A pillangó lemez nyílása és az áramlási sebesség közötti lineáris kapcsolat jó, és a beállítási teljesítmény kiváló ;
DEARBITIBITIBÁLIS A kettős excentrikus kialakítás csökkenti a pillangó lemez és a szelep ülés közötti karcolást, és meghosszabbítja a szolgáltatási életet.
Korlátozások
Az egyetlen excentrikus szerkezetnek még mindig van némi karcolása a váltási folyamat során. Az alkalmazandó forgatókönyvek hasonlóak a koncentrikus pillangószelephez. A magas hőmérsékleten és a magas nyomáshoz dupla/hármas excentrikus típusokra van szükség.

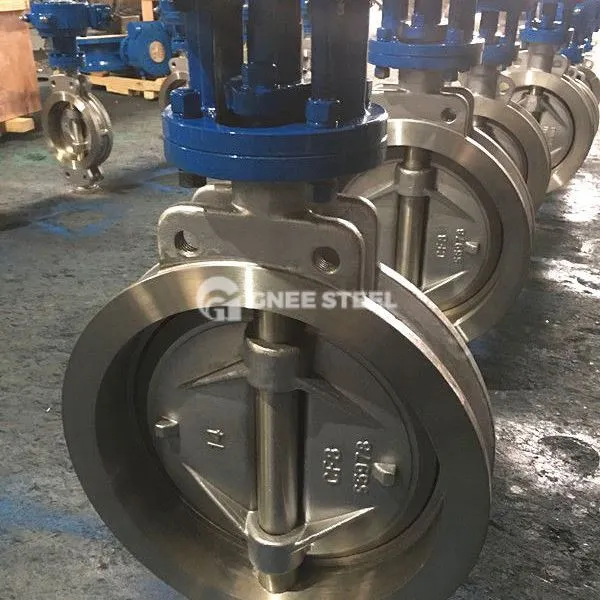

Gnee egy excentrikus ostya pillangó
Alkalmazás
Ipari csővezetékek: folyadékszabályozás petrolkémiai, elektromos energiában, kohászatban és egyéb mezőkben;
Épületrendszerek: Víz-/gázközeg -szabályozás a vízellátásban és a vízelvezetésben, HVAC;
Környezetvédelem és vízkezelés: áramlásszabályozás a szennyvíztisztító telepekben és a szivattyúzóállomásokban;
Élelmiszer és gyógyszer: Az egészségügyi tervezés alkalmas tiszta közepes szállításra.
Mi a különbség az egyetlen excentrikus ostya pillangószelep és a kettős excentrikus ostya pillangószelep között?
1. Strukturális különbségek
Excentrikus kialakítás
Egyetlen excentricitás: Csak a szelep szár tengelye eltér a pillangó lemez közepétől, így a pillangó lemez felső és alsó vége és a szelep ülés érintkezési felülete eloszlatja a nyomást, de nem tudja teljesen kiküszöbölni a súrlódást a kapcsolási folyamat során.
Kettős excentricitás: Az egyetlen excentricitás alapján a szelepszár tengelye eltér a szeleptest közepétől (két excentrikus távolságot képez), és a pillangó lemez gyorsan leválhat a szelep ülésről a kinyitás után, jelentősen csökkentve a súrlódást.
Zárószerkezet
Egyetlen excentricitás: lágy tömítéseket (például gumi, politetrafluor -etilént) használnak, és a tömítés elérése érdekében az elasztikus deformációt támaszkodnak.
Kettős excentricitás: Kompatibilis puha tömítésekkel vagy fém tömítésekkel (például rozsdamentes acél, karbid), amelyek utóbbi ellenáll a magas hőmérsékletnek, és hosszabb élettartamú.
2. Teljesítmény -összehasonlítás
| Kifejezés | Egyetlen excentrikus ostya pillangó | Dupla excentrikus ostya pillangószelep |
|---|---|---|
| Súrlódás és kopás | Még mindig vannak karcolások és nyilvánvaló kopás a pillangó lemez és a szelep ülés között. | A pillangó lemez gyorsan elhagyja a szelep ülését, és a súrlódás jelentősen csökken. |
| Nyomás ellenállás | Alkalmas alacsony nyomáshoz (PN6 ~ PN16) | Képes ellenállni a magasabb nyomásnak (PN16 ~ PN25) |
| Hőmérsékleti tartomány | A puha tömítés típusa általában kevesebb vagy egyenlő, mint 150 fok | A fém lezárt típus elérheti a 400 fokot |
| LÉKESSÉGESSÉGESSÉG | A bezárás elasztikus deformációjára támaszkodva a záró helyzetigény alacsony | Pozíciós tömítés (vonalkontaktus), a bezáráshoz pontos pozicionálást igényel |
3. Alkalmazási forgatókönyvek
Egy excentrikus ostya pillangószelep: Alacsony nyomáshoz, normál hőmérséklethez és tiszta közepes körülményekhez, például vízkezeléshez, a vízellátáshoz és a vízelvezetéshez, a HVAC rendszerhez.
Kettős excentrikus ostya pillangószelep: Magas hőmérsékleten, nagy nyomáson vagy közepes részecskéket tartalmazó ipari forgatókönyvekhez, például petrolkémiai, villamosenergia- és kohászati iparágakhoz.
4. Kiválasztási ajánlások
Az egyetlen excentrikus prioritást élvez: Ha a költségek érzékenyek, a közeg nem korrózív és a munkakörülmények stabilak.
A kettős excentrikus prioritása: alkalmazkodni kell a súlyos munkakörülményekhez, például a gyakori nyíláshoz és bezáráshoz, a magas hőmérsékleten és a magas nyomáshoz vagy a hosszú élettartamhoz.
