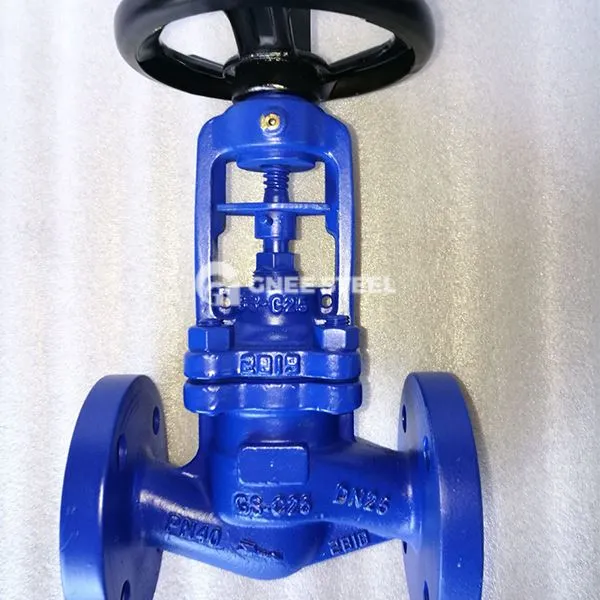

Fújtató típusú gömbszelepek

A Bellows Globe Valve egy nagyteljesítményű gömbszelep, amely egy fémfújót használ a hagyományos csomagolási tömítés helyett. A fújtató rugalmas deformációja nulla szivárgás tömítését éri el a szelep szár és a közeg között, és alkalmas magas hőmérsékletű, magas nyomású és korrozív közegek durva munkakörülményeire.

Alapszerkezet és működési elv

Kulcskomponensek:
Bellows szerelvény: A többrétegű rozsdamentes acél fújtatókat a szelep szárához hegesztik, mint dinamikus tömítőelemet, hogy a közeget elkülönítsék a külső környezetből.
Dupla tömítés kialakítása: A Bellows Seal + szárcsomagoló tömítés, redundáns védelmet biztosítva (a csomagolás továbbra is fenntarthatja a tömítést, amikor a fújtató meghibásodik).
Szelep tárcsa és szelep ülés: A tömítőfelület kobalt-alapú cementált karbiddal (CO-alapú) hegesztve van, amely kopásálló és korrózióálló, és alkalmas magas hőmérsékletű gőzre (kevesebb vagy 538 fokos).

Működési elv:
Zárt állapot: Forgassa el a kézikerék vagy a hajtásmechanizmust, a szelep szárát lefelé nyomják, hogy a szelepcsatlakozó szorosan illeszkedjen a szelep üléshez, és a fújtatókat összenyomják és deformálják, hogy tömítés legyen.
Nyitási állapot: A szelep szárát megemelik, a fújtató kiterjedt és visszaállítva, a szelepcsatlakozást elválasztják a szelep üléstől, és a közepes áramlási ellenállás kicsi.



Fújtató típusú gömbszelepek



Előnyök:

Nulla szivárgás: A Bellows Seal teljesen kiküszöböli a szelep száránál lévő szivárgás kockázatát, és megfelel az erősen mérgező, gyúlékony és robbanásveszélyes közeg biztonsági követelményeinek.

Hosszú élettartam: A fújtató fáradtsági élettartama nagyobb vagy egyenlő, mint 10, 000 alkalommal, és a tömítő felület kopási ellenállása háromszor magasabb, mint a hagyományos stop szelepeké.

Alacsony karbantartás: Nincs csomagolási kopási probléma, a karbantartási gyakoriságot 80%-kal csökkentve.

Alkalmazások

Petrolkémiai: A magas hőmérsékletű olaj, a folyékony ammónia és a korrozív vegyi anyagok küszöbvizsgálata a növények finomításában.

Elektromos és kohászat: kazán gőzvezetékek (kevesebb vagy 425 fokos), a hűtővíz-rendszerek nagynyomású szelepei.

Önkormányzati és HVAC: A fűtőcsőhálózatok, a gázvezetékek és a vákuumrendszerek médiaszigetelése.
