Rozsdamentes acél osztály 800 gömb szelep leírás
Nyomás és hőmérséklet
Nyomtatás szintje: megfelel a 800 asme osztálynak (kb.
hőmérsékleti tartomány: A rozsdamentes acél anyagok (például a 304, 316) alkalmasak -29 fok ~ 425 fok , és a speciális tervek kiterjeszthetők 500 fokra .
Materiális és kapcsolat
Kelve Body Material: A182 F304/F316 rozsdamentes acélból készült, erős korrózióállósággal rendelkezik, és olyan tápközegekhez, mint a sav, az alkál és a gőz.
Connection módszer: Támogatja a Socket hegesztést (SW) , Threaded Connection (NPT/BSP) és FLANGE CONSATION (ANSI B16.5), megfelel a magas tömítési követelményeknek.
Felépítés és teljesítményjellemzők
Alaptervezés
A szerkesztési struktúra : Bellows Seal : Egyes modellek a Bellows Design-t fogadják el, hogy elérjék a Zero szivárgást, amely alkalmas mérgező vagy nagy tisztességű közegekhez . Double Seal : Rugalmas grafitcsomagolás + szeleptárcsa burkolat stellite ötvözetéből, figyelembe véve a magas hőmérsékletű kopásállóságot és az alacsony nyomású tömítést . Kelve szárvezető : A teljesen irányított szelepcsatorna kialakítása biztosítja a szelepcsatorna és a szelep ülés közötti pontos igazítást, csökkentve a tömítőfelület kopását .
Teljesítmény -előnyök
Nagy nyomás ellenállás : Kompakt kovácsolt szelepszerkezet, 20% ~ 30% -kal világosabb, mint az öntött acélszelep, erős ütésállóság . Low karbantartás : emelkedő szár külső szálak kialakítása (OS & Y) a helyszíni karbantartás és a csomagolás cseréje érdekében . Multi-Flow Design : Y-típusú áramlási csatorna csökkenti az áramlás ellenállását, a nyomásvesztés csak 40% a hagyományos stop szelep, és támogatja az áramlási szabályozást .
Rozsdamentes acél osztály 800 Globe szelep specifikációja
|
TEST
|
||
|
Anyag
|
REFERENCES szabvány
|
Bevonat
|
|
Csillapító vas
|
GGG400 GGG450 GGG500
|
Epoxy RAL 5005
|
|
Szénacél
|
WCB WCC LCC LCB
|
Epoxy RAL 7011
|
|
Rozsdamentes acél
|
CF8 CF8M CF3 CF3M
|
|
|
Aluminuim-bronz
|
C95800C95400
|
|
|
Szelep alkatrészek
|
Anyag
|
|
Ülés
|
316, 316L
|
|
Pecsét
|
EPDM, NBR, VOTIN
|
|
Test
|
WCB, CF8, CF8M, CF3, CF3M, HT200, GGG40
|
|
Szár pecsét
|
PTFE+ EPDM
|
|
Szár pecsét
|
WCB, CF8
|
|
Ékdark
|
201,304,316L
|
|
Szármutó
|
Réz
|
|
Szár
|
2CR13, 304,316,316L
|

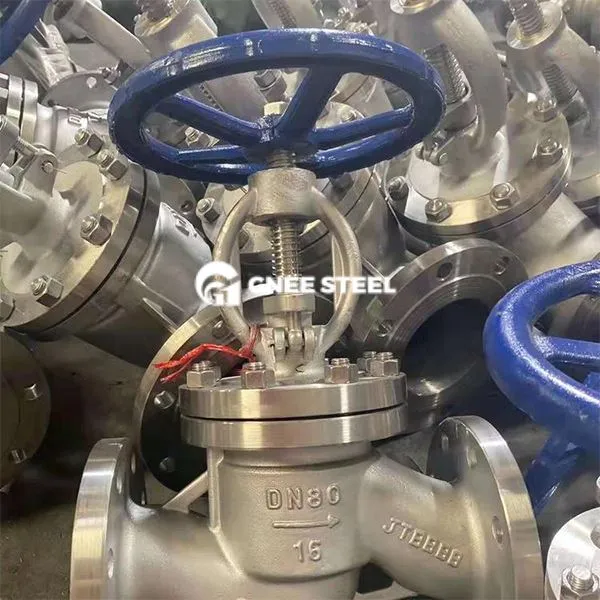

Rozsdamentes acél osztály 800 földgömb szelep
