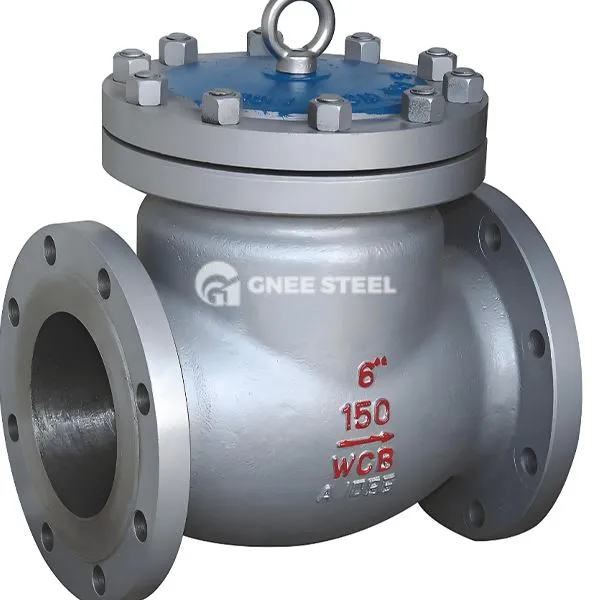

Nyomás tömítés lengőszelep

A nyomásértékes lengőkar-ellenőrző szelep egy szelep, amely egyirányú leállást ér el a tengely körüli szeleptárcsa forgatásával. Alapvető jellemzője egy nyomásmegteherítő tömítőszerkezet (például fém tömítés vagy elasztikus tömítőgyűrű) használata, hogy javítsa a tömítést nagynyomású körülmények között közepes nyomáson keresztül, hogy hatékonyan megakadályozzák a szivárgást. Nagynyomású csővezeték-rendszerekhez, például kőolaj- és vegyiparokhoz alkalmas, hogy megakadályozzák a közepes visszaáramlást és csökkentsék a víz kalapáccsal hatásait.

‌Kelep test és tömítő alkatrészek‌

‌Kelve Body Material‌: Szén acél (WCB), rozsdamentes acél (316/304) vagy duplex acél (2205), nagy nyomáshoz (kevesebb vagy egyenlő a PN420) és a korrozív tápközeghez.
‌A önmagában meghökkentő tömítőszerkezete: A szelepfedél és a szeleptest között fém spirális seb tömítés vagy O-gyűrű használható. Amikor a közepes nyomás növekszik, a tömítőfelület nyomása fokozódik, hogy nulla szivárgást érjen el (a szivárgási sebesség kevesebb, mint a 0. 01%) ‌.

‌Kelve Flap és meghajtó tervezés‌

‌Swing szelep szárnya: A tárcsa alakú szeleplap a forgó tengely körül forog, és az egyszerűsített csatorna csökkenti az áramlási ellenállást (30% ~ 50% -kal alacsonyabb, mint az emelő típus), amely nagy átmérőjű (DN50 ~ DN1200) alacsony áramlási sebességű forgatókönyvekhez alkalmas.
‌Buffer mechanizmus‌: Néhány modell beépített csillapító rugókkal vagy hidraulikus pufferekkel rendelkezik, hogy csökkentsék a szelepflapok bezárásának hatását és elkerüljék a csővezeték rezgését.

Méret: 2 "~ 24" (DN50mm-DN600mm)

Nyomás: ANSI 600LB ~ 3500 font (PN100 ~ PN420)

Közepes: Víz gázolaj levegő stb.

Hőmérséklet: -29 fok -550 fok

Test: A105, Alloy Steel, CF8

Csatlakozási módszer: menetes, fenekű hegesztés, karima

Gyártási szabványok: API 6D, GB/T 12235-2007

Ellenőrzési szabványok: API 698, GB/T 12224-2015

Hosszú szabványok: ASME B 16.10, GB/T 12221-2005

Karima szabványok: jb/t 74-94, gb/t 9113-2010

Nyomásértékelés: ASME B 16.34, GB/T 12224-2015

Karima szabványok: ASME B16.5, ASME B16.47 A, API 605



Nyomás tömítés lengőszelep



Előnyök ‌

Megbízható nagynyomású tömítés‌: Az önkormányzó tömítés kialakításának jobb tömítési teljesítménye van a nagy nyomás alatt (nagyobb vagy egyenlő a PN160-nal), elkerülve a csavar lazító problémáját a hagyományos karima tömítés problémájának.
‌LOW áramlási ellenállás és hosszú élettartam‌: Az egyszerűsített szeleptest csökkenti a nyomásvesztést (kevesebb vagy egyenlő a 0.
‌Flexibilis telepítés‌: Támogatja a vízszintes, függőleges vagy ferde csővezeték telepítését. Függőlegesen történő telepítéskor a közepes áramlási iránynak alulról felfelé kell lennie.
