A lengő visszacsapó szelepeket általában vízszintesen szerelik fel, de mindaddig, amíg elkerüli, hogy a szelep sebessége elérje a holtponti helyzetet, függőlegesen is beépíthető. Függőleges beépítés esetén a szelep zárási nyomatékát a gravitációja hozza létre, mivel a szelep teljesen nyitott helyzetben van, amikor a zárónyomaték nagyon kicsi, így a szelep késlelteti a zárást. A szelep stagnáló közeggel szembeni lassú reakciójának hiányosságainak kiküszöbölése érdekében a szelep beállítható karsúlyos mechanizmussal vagy rugóval, amely segíti a terhelést.
Lengő-visszacsapó szelepek specifikációja
|
Mérettartományban |
Test Anyaga |
|
1 1/2"-30" DN40-DN750 |
WCB, LCB, WC6, CF8, CI A126 CL.B, sárgaréz B16, bronz B62 |
|
Nyomás értékelés |
Lemez anyaga |
|
Class{0}}Class2500 PN16-PN200 |
WCB, LCB, WC6, CF8, CI A126 CL.B, sárgaréz B16, bronz B62 |
|
Kapcsolat befejezése |
Ülés anyaga |
|
Karima (RF, RJ), Tompahegesztés |
A105, F304, #25, 304 |
|
Szerkezeti stílus |
Szár anyaga |
|
Teljes port |
/ |
|
Aktor opciók |
Tervezési szabvány |
|
/ |
BS 1868, GB/T 12236, MS SP{-71 |
|
Hőmérséklet tartomány |
Szemtől szembe szabvány |
|
-29 fok ~550 fok |
ASME B16.10, GB/T 12221, GB/T15188.1 |
|
Csatlakozási szabvány |
Teszt szabvány |
|
Karimás fúrás: ASME B16.5, ASME B16.47, GB/T 9113, JB/T 79 Tompahegesztés: ASME B16.25, GB/T 12224 |
API 598, JB/T 9092, GB/T 13927 |

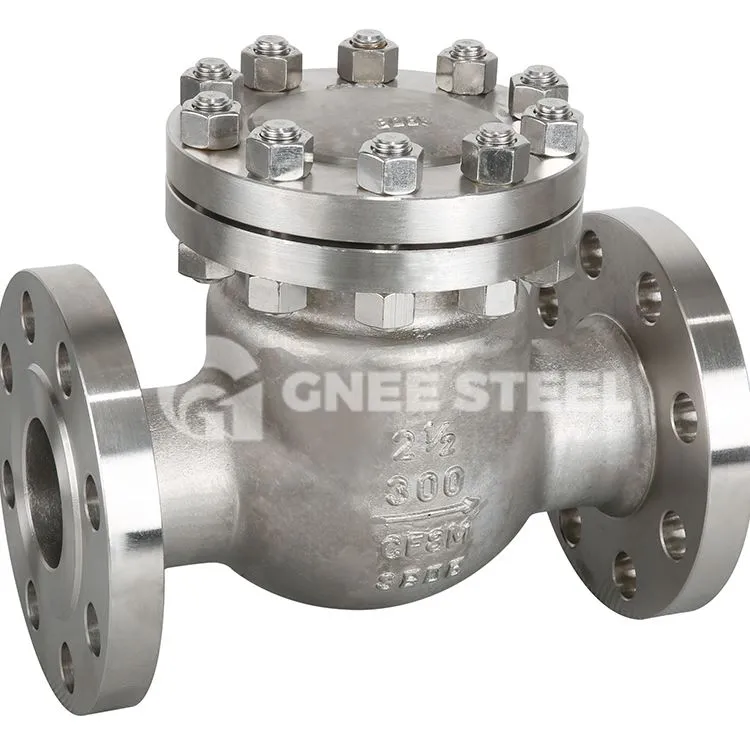

Lengő visszacsapó szelepek
A lengő-visszacsapó szelep tárcsa tárcsa alakú és a szelepülék-csatorna forgótengelye körül forog. Mivel a szelep belsejében lévő csatorna áramvonalas, az áramlási ellenállás kisebb, mint az emelő visszacsapó szelepé. Alkalmas nagy kaliberű alkalmakra, alacsony áramlási sebességgel és ritka áramlásváltozással, de nem alkalmas pulzáló áramlásra. A tömítési teljesítménye nem olyan jó, mint az emelő visszacsapó szelepé. A lengőcsappantyús visszacsapó szelepek egyszárnyú, kettős csappantyús és többszárnyú típusra oszthatók. Ezt a három típust elsősorban a szelep átmérője szerint osztják fel. A cél az, hogy megakadályozzák a közeg áramlásának vagy visszaáramlásának leállítását és a hidraulikus hatás gyengítését.
