Elektromos működtetett pillangószelep

Az elektromos pillangószelep olyan szelep, amelyet egy elektromos hajtómű vezet, hogy egy kör alakú pillangó lemezt forgasson. A pillangó lemez a szelep tengelye körül forog 0 fok -90 fok a csővezeték -táptalaj kinyitása és zárás vagy áramlási szabályozásának elérése érdekében. Alapvető funkciói a következők:

Gyors vezérlés: A 90 fokos forgás teljes nyílást vagy teljes záró műveletet, gyors válaszadási sebességet, automatikus vezérlőrendszerekhez alkalmas.
‌LOW áramlási ellenállás -kialakítás: Ha teljesen nyitva van, akkor a pillangó lemez vastagsága az egyetlen ellenállás a tápközeg áramlásához, és a nyomásveszteség csak az azonos átmérőjű kapuszelep 1/3.

Felépítés és tervezési jellemzők

Fő alkotóelemek:

Szeleptest: öntöttvasból, gömbölyű vasból vagy rozsdamentes acélból (például 3 0 4/316), karima vagy szorító csatlakozás megfelel a GB/ANSI szabványoknak, és a nyomástartomány 1. {3}}. 0mPa.
‌Butterfly lemez: tárcsa alakú szerkezet, kemény tömítés típusú felület felülete Tungsten karbid, puha tömítés típusú beágyazott PTFE vagy gumi tömítés gyűrű.
‌
Hajtás és pecsét‌:
‌Elektromos működtető: Támogatja a kapcsoló típust (220 V AC) vagy a modulációs típus (4-20 Ma jel), a 50-2000 N · m nyomatékhuzatok, robbanásbiztos (ExDⅱBT4) és IP67 védelmi szinttel.
‌Duple tömítő megoldás‌:
‌Elasztikus pecsét: nitrilgumi vagy PTFE szelep ülés, szivárgási szint VI -ig, alkalmazható hőmérséklet -20 fok ~ 150 fok ‌.
‌ Témetal kemény tömítés: Többrétegű rozsdamentes acél + grafit szerkezet, magas hőmérséklet-ellenállás, akár 450 fokig, ellenálló a szemcsés táptalaj eróziójának.

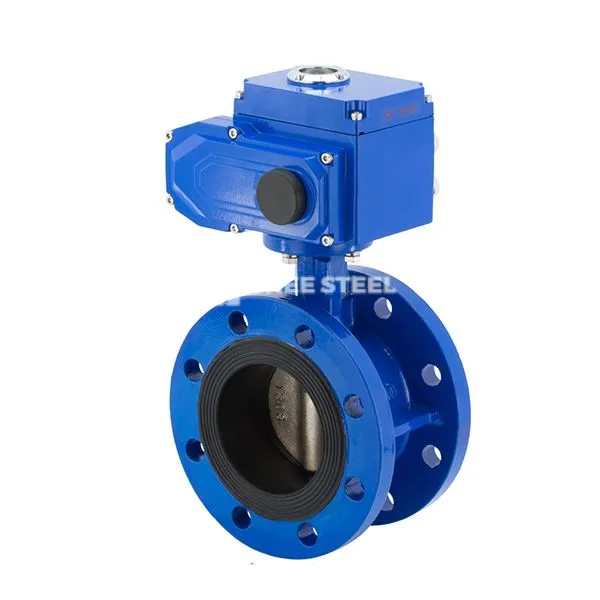

Elektromos működtetett pillangószelep



Kiválasztási javaslatok:

Magas hőmérséklet és magas nyomású környezet: Előnyben részesítse a keményen lezárt pillangószelepeket (például D943W), a szeleptest anyagának WCB vagy 316L rozsdamentes acélnak kell lennie.
Javító közegek: Használjon fluorokkal bélelt pillangószelepeket (PTFE bélés), amely ellenáll az erős sav és az alkáli korróziónak.

Alkalmazások

Mezőgazdasági öntözés: A napenergia-vezérelt típust használják a víztakarékos öntözőrendszerekhez, támogatva a távirányítót és a vízminőség szűrését.
Energiarendszer: Gőzvezeték -szabályozás termikus erőművekben, hűtővíz -keringés -ellenőrzés az atomerőművekben.
Kémiai előállítás: A reaktor nyersanyagaránya, korrozív közepes küszöb (például sav- és lúgos sebességváltó csővezetékek).
