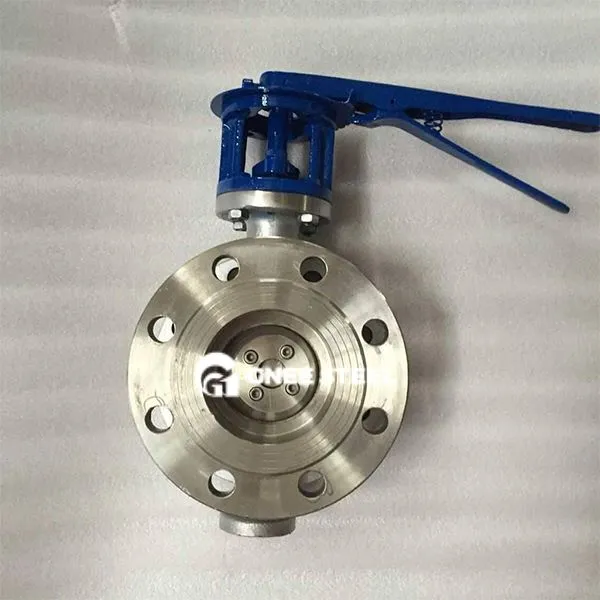

Kézi pillangószelep

A kézi pillangószelep egy olyan szelep, amely szabályozza a folyadék áramlását a pillangó lemez manuálisan történő forgatásával. Mag alkatrészei közé tartozik a szeleptest, a pillangó lemez, a szelep szár és a tömítések, amelyek alkalmasak víz-, gáz-, gőz- és porhordozó -vezérlő forgatókönyvekhez.

‌Kelep test és pillangó lemez: ‌Kelve test anyag: főleg öntöttvas, szénacél, rozsdamentes acél (3 0 4/316L), Pn1 nyomás besorolásával. 0 ~ pn1.6 (1. ‌Butterfly lemez kialakítása: A korong alakú pillangó lemez 0 fokot forog ~ 90 fok a tengely körül, és az áramlási ellenállás kicsi, ha teljesen nyitva van (a nyomásesés kevesebb vagy egyenlő 0,05), ami alkalmas nagy áramlási szabályozásra. ‌Az formájú forma: ‌elasztikus pecsét (például EPDM, PTFE): A szivárgás szintje eléri az ANSI VI osztályt, alkalmazható hőmérséklet -20 fok ~ 150 fok; ‌ Téma tömítés (kemény ötvözet overlay): A hőmérséklet -ellenállás kevesebb vagy 550 fokos vagy egyenlő, részecskékhez vagy magas hőmérséklethez tartozó tápközeghez.

Osztályozás és modell összeállítás

Csatlakozási osztályozás:

Ostya típus (például D71X): a csőhajók között szorítva a csőcsavarok, kompakt szerkezet;

Karima típus (például D341X): mindkét végén karimák, DN50 ~ DN2600 csövekhez.

Modellelemzés (D343H -16 c vétele példaként):

D: pillangószelep kategória;

3: Worm Gear Drive;

4: Karima csatlakozás;

3: három-egcentrikus szerkezet;

H: Ötvözött acél tömítés;

16: Névleges nyomás 1,6mPa;

C: öntött acélszelep test.



Gnee kézi pillangószelep



Alkalmazások
