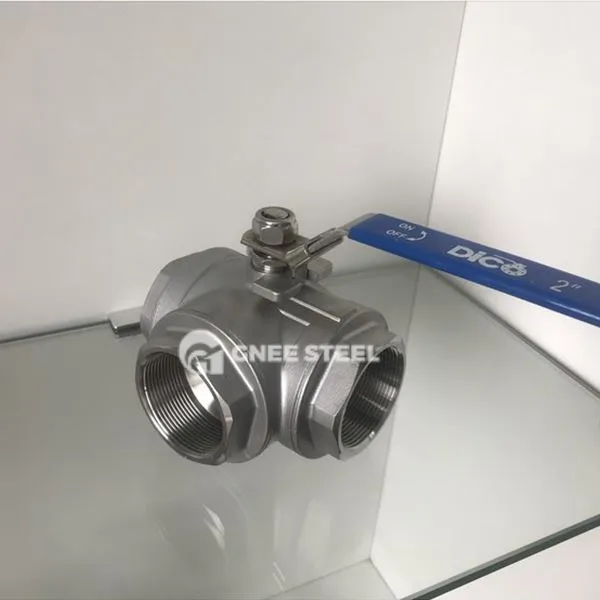

Háromirányú kézi szelep leírás
A háromirányú kézi szelep egy szelep eszköz, amely kézi működéssel szabályozza a közeg áramlási irányát három csővezetékben. Alapvető jellemzője három folyadékcsatorna (egy bemeneti nyílás, két kimenet vagy két bemeneti nyílás, egy kimenet), amelyek rugalmasan megvalósíthatják a folyadék elterelését, összefolyási vagy áramlási irányát.
Kelve testszerkezete:
Általában rozsdamentes acélból (304/316L), öntöttvasból vagy speciális ötvözetből készül, erős korrózióállósággal és alkalmazkodóképességgel a különböző táptalajokhoz;
A tipikus kialakítás a "bal oldali, jobb és alul" interfész -elrendezés, és a csatornacsatlakozási állapotot a szelepmag helyzetének megváltoztatása szabályozza.
Drive mód:
Teljesen függően a kézi működéstől (például forgó fogantyú vagy csavarkulcs), elektromos vagy pneumatikus segítség nélkül.
Osztályozás és típus
osztályozás funkcióval:
Konvergáló szelep: Két bemeneti nyílás egyesül egy aljzatokba, amelyek különböző közegek keverésére szolgálnak;
A szelepek elrendezése: Az egyik bemeneti nyílás két aljzatra irányul, amely alkalmas az áramlás eloszlására vagy az irányváltásra.
Classification Struktúra alapján:
Labdababin típusa: Változtassa meg az áramlási irányt a golyó forgatásával, kiváló tömítési teljesítménygel (például kézi háromutas gömbszelep);
Direkcionális szelep type: Használja a szelepmag felfelé és lefelé történő elmozdulását a csatornacsatlakozás váltásához, amelyet általában a hidraulikus rendszerekben használnak.
Háromirányú kézi szelep specifikáció
| Névleges átmérőjű | DN 15- DN50 (1/2 '', 3/4 '', 1 '', 1-1/4 '', 1-1/2 '', 2 '') |
| Golyószelep típusa | Úszó golyószelep, 3 út gömbszelep, V-golyó szelep, nagynyomású gömbszelep |
| Kapcsolat | Téma, karima, bilincs, fenekű hegesztés, aljzat hegesztése, vékony párbilincs |
| Névleges sajtó | PN16, PN25, PN40, PN64 |
| Szelep karosszéria anyag | SUS304, SUS316, SUS316L |
| Pecsét anyag | PTFE |
| Közepes hőmérséklet | -20 fok ~ +120 fok |
| Működő közeg | Levegő, gőz, víz, gázok, olaj, por, korrozív közeg stb. |
| Vezető csatlakozás | ISO 5211 |
| Szelepellenőrzés | ISO/DIN 5208-1987 |
Háromirányú kézi szelep
Alkalmazások
Ipari vezérlőrendszerek: A sav- és lúgos közegek váltakozó szállítása és keverése a kémiai termelésben; A vízkezelő rendszerekben előremenő és fordított vízellátási és áramlási szabályozás.
Energia- és állami létesítmények: A gőz/forró víz elterelése a fűtési csőhálózatokban; Több vízforrás vészhelyzeti váltása a tűzvédelmi rendszerekben.
Kiválasztási pontok
A média alkalmazkodóképessége: A 316L rozsdamentes acél + fluormal bélelt tömítés előnyös az erősen korrozív folyadékoknál; Nyomásszint: A hagyományos modellek támogatják a PN 16- PN40 -et, és a kemény tömítés szerkezetét testreszabni kell a magas hőmérsékleten és a magas nyomású körülményekhez; Működési kényelem: A fogantyú kialakításának ergonómikusnak kell lennie, és a forgási nyomatéknak kevesebbnek vagy egyenlőnek kell lennie 50n -es vagy egyenlőnek a működési nehézség csökkentése érdekében.
