1. Alapvető meghatározás

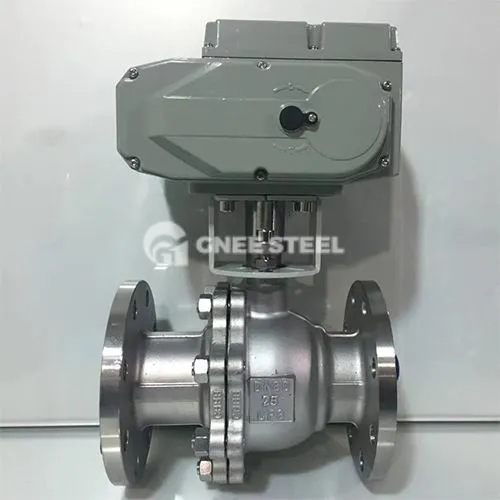

A teljes átmérőjű úszó gömbszelep egyfajta szelep, golyóval, mint a nyílási és bezáró alkatrészek, a gömb átmérőjének átmérője pontosan megegyezik a csővezeték belső átmérőjével, amely az úszó gömbszelepek speciális kategóriájához vezet, és elsősorban a csővezeték rendszereiben használják, amelyek alacsony áramlású és teljes áramlást igényelnek.
Alapvető jellemzők:
A lyukon keresztül csökkentés nélkül: A gömbcsatorna átmérője megegyezik a csővezeték belső átmérőjével, csökkentve a közepes áramlási ellenállást és megakadályozva a nyomásesés veszteségét.
Lebegő szerkezet: A gömb mozgatható a kimenet végére közepes nyomás alatt, és a nyomásmentes tömítőfelület kétirányú tömítést ér el.
2. A szerkezet és a tömítési mechanizmus
Szerkezeti összetétel:
Lebegő golyó: A szelep szárának hajtása a 90 fokos forgatáshoz a nyílás és bezárás elérése érdekében, a golyót nem rögzítik a szeleptestben, és a csővezeték mentén tengelyirányban elmozdíthatók.
Kettős ülés -tömítőgyűrű: A bemeneti és kimeneti végek mindegyike rugalmas üléssel van felszerelve (pl. PTFE, fém kemény tömítőanyag), amely a labdát a rugó előterhelésén keresztül csomagolja.
Csapágy- és tömítőegység: A nagynyomású modellek további csapágyakkal vannak felszerelve, hogy támogassák a labdát, az O-gyűrűkkel a súrlódás csökkentése és a tömítés fokozása érdekében.
Lezárási elv:
Bezáráskor a közepes nyomás nyomja a labdát, hogy a kimeneti ülés felé mozogjon, amely az előterheléssel együtt nagy tömítés -specifikus nyomást hoz létre a szivárgás megakadályozása érdekében.
A teljes átmérőjű kialakítás, a zsugorodás nélküli lyuk miatt, megköveteli, hogy a szelep ülés ellenálljon egy nagyobb terhelésnek, és szükség van a nagy szilárdságú tömítőanyagok felhasználására (például para-polifenilén PPL, fém kemény tömítés).
3. A jelentkezési jelenet
Alkalmazható média:
Olaj, földgáz, víz és egyéb nem korróziós közegek, valamint néhány kémiai folyadék (amelyeket a tömítőanyag szerint kell egyeztetni)
Tipikus területek:
Hosszú távú csővezeték: A teljes áramlású kialakítás biztosítja a szállítás hatékonyságát és csökkenti az energiafogyasztást.
Vegyi növény: A nagynyomású rendszerek (például szintetikus reaktorok) kétirányú tömítést és hőmérsékleti ellenállást igényelnek (kevesebb vagy 550 fokos) a jelenethez.
Energiafelszerelés: Hőerőművek gőzvezetékei, LNG alacsony hőmérsékletű tároló- és szállítási rendszerek.
4. Fő dimenziók
