Termékleírás

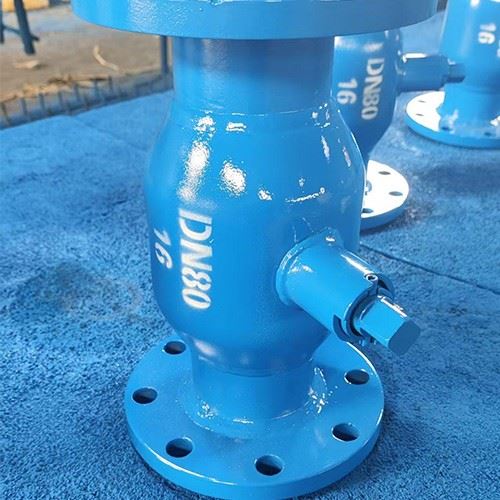

A teljesen hegesztett karimás golyóscsap kiváló energiatakarékos-és környezetbarát termék. Fő jellemzője, hogy a belső szivárgás elérheti a "zéró szivárgás" állapotot, amikor a szelep zárva van, minimalizálva az energiaveszteséget. Ez jelentősen javítja az energiahatékonyságot és a hőmérés pontosságát. A szelep teljesen hegesztett szeleptestből és szén{4}}erősítésű teflon tömítésből áll, amely lehetővé teszi a gyakori működést és a hosszú élettartamot még szennyeződések és vegyszerek jelenlétében is. A finomra csiszolt rozsdamentes acél golyó sok éven át zökkenőmentes nyitást és zárást biztosít, garantálva a megbízható működést. A terméket széles körben használják a földgáz-, olaj-, fűtés-, vegyi- és hőenergia-hálózatok nagy távolságú{7}}vezetékeiben, nyitás és zárás vezérlőeszközeként. Az azonos iparágban található hasonló termékekhez képest kisebb szeleptesttel és esztétikusabb megjelenéssel rendelkezik.
Termékleírás
Névleges nyomás: 150 ~ 600 LB, 1,6 MPa ~ 4,0 MPa
Termékleírások: 1/2"-40", DN15-1000mm
A termék anyaga: WCB, A105, F11, F22, F304, F316, CF8, CF8M, WCC vagy az ügyfél igényei szerint kiválasztva.
Alkalmazható hőmérséklet: -29 fok t-nál kisebb vagy egyenlő 150 fok vagy annál kisebb (a hőmérséklet a szeleptest anyagától és a tömítőfelület anyagától függően változik)
Alkalmazható közegek: víz, olaj, földgáz, savas/lúgos közeg stb.
Működtetési mód: elektromos, kézi, csigahajtómű, fogaskerékhajtás stb.
Végrehajtási szabványok
Tervezési kódok: API 6D, ASME B 16.34
Nyomás-hőmérséklet-besorolás: ASME B16.34, API 608
Szerkezeti hossz: ASME B16.10, GB12221
Karima típusok és méretek: ASME B16.47, ASME B16.5, MSS SP-4, BS, DIN, JIS, GB, JB, HG, SH
Ellenőrzés és tesztelés: API 598, API 6D, GB13927
Tűzállósági vizsgálat: API 607, API 6FA
Fő külső csatlakozási méretekDN15- 600mm
| DN | L | Ød | D1 | D | H1 | H2 | h |
| 15 | 240±2 | 10 | 95 | 65 | 47.5 | 69 | 20 |
| 20 | 240±2 | 15 | 105 | 75 | 52.5 | 70 | 20 |
| 25 | 270±2 | 20 | 115 | 85 | 57.5 | 79 | 25 |
| 32 | 270±2 | 25 | 140 | 100 | 70 | 83.5 | 25 |
| 40 | 310±2 | 32 | 150 | 110 | 75 | 100 | 27 |
| 50 | 310±2 | 40 | 165 | 125 | 82.5 | 106.5 | 27 |
| 65 | 310±3 | 50 | 185 | 145 | 92.5 | 129.5 | 38 |
| 80 | 310±3 | 65 | 200 | 160 | 100 | 142 | 38 |
| 100 | 335±3 | 80 | 235 | 190 | 117.5 | 155 | 38 |
| 125 | 360±3 | 100 | 270 | 220 | 135 | 199.5 | 129 |
| 150 | 400±3 | 123 | 300 | 250 | 150 | 219 | 129 |
| 200 | 530±3 | 150 | 360 | 310 | 180 | 276.5 | 221 |
| 250 | 645±3 | 200 | 425 | 370 | 212.5 | 336.5 | 221 |
| 300 | 699±4 | 250 | 485 | 430 | 242.5 | 374 | 250 |
| 350 | 762±4 | 300 | 555 | 490 | 277.5 | 361.5 | 305 |
| 400 | 838±4 | 350 | 620 | 550 | 310 | 401 | 305 |
| 450 | 914±4 | 350 | 670 | 600 | 335 | 406 | 362 |
| 500 | 991±5 | 400 | 730 | 660 | 365 | 457.5 | 370 |
| 600 | 1143±5 | 500 | 845 | 770 | 422.5 | 524 | 370 |
Alkalmazások
Megfelelő működési feltételek
1. Városi gáz: gázkimeneti vezetékek, fővezetékek és elágazó vezetékek stb.
2. Központi fűtés: Nagyméretű fűtőberendezések kimeneti csővezetékei, fővezetékei és leágazó vezetékei.
3. Hőcserélők: Csővezetékek és áramkör nyitása/zárása.
4. Acélgyárak: Különféle folyadékvezetékek, hulladékgáz-elvezető vezetékek, gáz- és hőellátó csővezetékek, valamint üzemanyag-ellátó csővezetékek.
5. Különféle ipari berendezések: Különféle hőkezelő csővezetékek, valamint különféle ipari gáz- és hővezetékek.
