A dugószelep egy nyomáskiegyenlített szelep, amely "szoros elzárás" funkciót biztosít a globális olaj- és gázpiacon. A dugaszoló szelepek 0,5 és 36 hüvelyk közötti méretben állnak rendelkezésre, különféle végcsatlakozásokkal és ANSI 125-től 2500-ig és API 6A-ig (5000-ig) a nyomásértékekkel.
Port mérete:1/2"~24" (DN15~DN600)
Nyomás:CL150-CL2500
Közepes:Víz, gőz, olaj, gáz stb.
Hőfok :-29 foktól +180 fokig ,-40 fokig -450 fokig
Test anyaga:WCB, LCB, LCC, CF8, CF8M, CF3, CF3M vagy más anyag
A fémüléses dugós szelep specifikációi.
| Tervezés és gyártás | API 599, API 6D |
| Névleges méret | NPS 1/2" ~ 24" |
| Nyomás értékelés | Osztály 150LB ~ 1500LB |
| Csatlakozás befejezése | Karima (RF, FF, RTJ), tompahegesztett (BW), aljzathegesztés (SW) |
| Nyomás-hőmérséklet minősítés | ASME B16.34 |
| Szemtől szembeni méretek | ASME B16.10 |
| Karima mérete | ASME B16.5 |
| Tompahegesztés | ASME B16.25 |

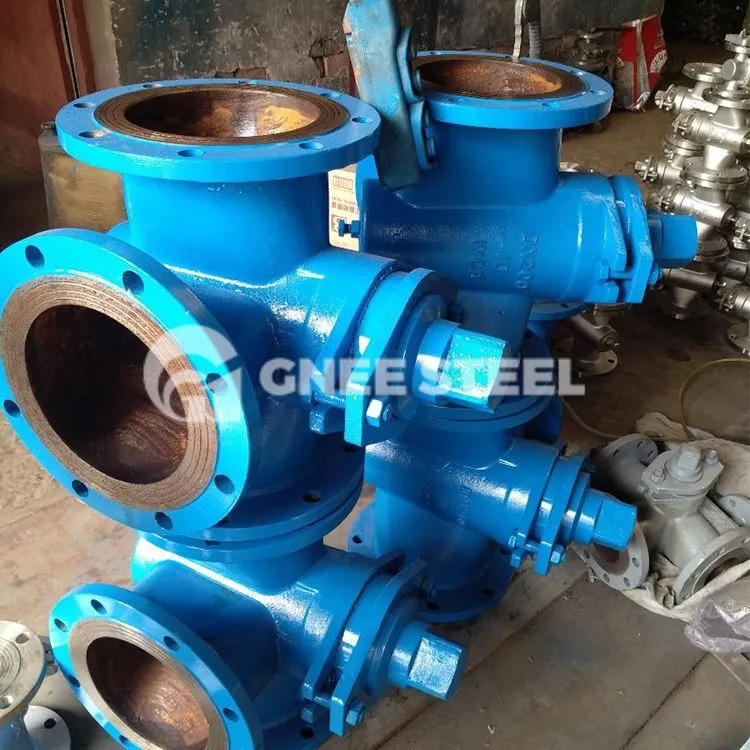

Fémültetésű, olajozott dugós szelep Fő alkatrészek anyaga
| NEM | Rész név | Anyag |
| 1 | Test | ASTM A216-WCB A {217-WC1,WC6,WC9,C5, ASTM A351-�8,CF8M,CF3,CF3M |
| 2 | Dugó | ASTM A182-Gr.F6a ASTM A182-F22 ASTM A 217-WC1,WC6,WC9,C5, ASTM A{351-CF8,CF8M,CF3,CF3M |
| 3 | Tömítés | Rugalmas grafit+rozsdamentes acél |
| 4 | Borító | ASTM A216-WCB A {217-WC1,WC6,WC9,C5, ASTM A351-�8,CF8M,CF3,CF3M |
| 5 | Csavar | ASTM A193-B7,A193-B8,A193-B8M |
| 6 | Dió | ASTM A194-2H,A194-8,A194-8M |
| 7 | Csomagolás | Rugalmas grafit+304 |
| 8 | Mirigy | ASTM A216-WCB A {217-WC1,WC6,WC9,C5, ASTM A351-�8,CF8M,CF3,CF3M |
| 9 | Csavarkulcs | ASTM A216-WCB, ASTM A351-CF8,CF8M,CF3,CF3M |
| 10 | Ige anya | ZQA 19-4 |
| 11 | Kézi kerék | ASTM A536 Gr.{1}} ,ASTM A216-WCB |
- A dugós szelep előnyei:
(1) 90 fokos elfordítással be- és kikapcsolható, ami gyorsan nyitható és zárható, valamint könnyen kezelhető.
(2) Mindkét irányba tud folyni, kevesebb alkatrésze van, könnyű és kicsi az áramlási ellenállása.
(3) A dugós szelepek alkalmasak többcsatornás szerkezetekhez. Egy szelepnek két, három vagy akár több szelepes áramlási csatornája is lehet, ami leegyszerűsítheti a csővezetékrendszer kialakítását.
(4) Alkalmas alacsonyabb hőmérsékletű és nagyobb viszkozitású közegekhez.
- A dugós szelep hátrányai:
(1) A tömítési terület nagy, a súrlódás nagy, a nyitás és a zárás fáradságos, és a működési nyomaték nagy.
(2) Szerkezeti korlátai miatt nem alkalmas magas hőmérsékletű és nagynyomású csővezetékekhez. Az általános működési hőmérséklet nem haladja meg a 300 fokot.
(3) Lágytömítésű szelepülék használata esetén azt tűzálló és antisztatikus szerkezettel kell megtervezni.
Dugószelep szállító-GNEE
