A DBB (Double Block and Bleed) golyósszelep egy speciális típusú golyósszelep, amely integrálja a kettős elzárási-és légtelenítési funkciókat. Széles körben alkalmazzák az ipari ágazatokban,-beleértve a kőolaj-, vegyipari, földgáz- és energiatermelést-, és kivételes teljesítményt mutat, különösen azokban az alkalmazásokban, ahol magas szintű biztonságra és megbízhatóságra van szükség a folyadékszigeteléshez.
Extrémekhez tervezve: Nagynyomású{0}}DBB golyósszelepek 2500 osztályig
Hogyan működik a DBB golyósszelep?
1. lépés: A szelep zárása: Amikor a golyó 90 fokkal elfordul a zárt helyzetbe, az üléseket (egy az elülső oldalon és egy az alsó oldalon) a belső rugók és a vezeték nyomása a golyóhoz nyomja.
2. lépés: Kettős szigetelés: Az úszó golyóscsapokkal ellentétben a DBB szelep két különálló tömítést hoz létre. Az elülső ülés blokkolja a bemeneti nyomást, míg az alsó ülés blokkol minden ellennyomást.
3. lépés: A légtelenítés funkció: Ez a "B" a DBB-ben. A szeleptesten egy kis leeresztő vagy légtelenítő szelep található. Ennek kinyitásával a kezelő kiürítheti a két ülés közötti "holt teret" vagy üreget.
DBB golyósszelep tervezési és gyártási szabványok
| Tétel | Szabvány / Követelmény | Leírás |
| Általános tervezési szabvány | API 6D/ ISO 14313 | Elsődleges szabvány a csővezeték DBB szelep definícióihoz |
| Nyomás{0}}hőmérséklet-besorolások | ASME B16.34 | Nyomás-hőmérséklet határértékek különböző anyagoknál |
| Szemtől-arcba-(F-F) | ASME B16.10 / API 6D | Biztosítja a felcserélhetőséget az online szelepcseréhez |
| A karima méretei | ASME B16.5 / ASME B16.47 | A B16.47 A sorozatot általában 24"-nél nagyobb méretekhez használják |
| Szabványos tompa{0}}hegesztési vég | ASME B16.25 | Hegesztett csővezeték csatlakozásokhoz |
| Tűzbiztos tesztelés | API 607/ API 6FA | Biztosítja a tömítés integritását a magas hőmérsékletű{0}}tűzesetek során |
| Nyomásvizsgálat | API 6D / API 598 | Tartalmazza a kötelező DBB funkcionális ellenőrzési teszteket |
DBB golyósszelep teljesítmény- és specifikációs tartomány
| Paraméter | Műszaki adatok | Megjegyzések |
| Névleges méret | NPS 2" – NPS 60" | Nagy{0}}átmérőjű csővezetékekhez preferált |
| Nyomásosztály | 150, 300, 600, 900, 1500, 2500 osztály | Egyenértékű a PN20 – PN420 |
| Üzemi hőmérséklet | -196 foktól 550 fokig | Az ülés anyagától függően (puha vs. fém ülőfelület) |
| Furat típusa | Teljes furat (FB) / Csökkentett furat (RB) | A Full Bore "Piggingable" a csővezetékek tisztításához |
| Szivárgási osztály | Puha ülés: A fokozat (nulla szivárgás) | A fémülés általában megfelel az V. vagy VI. osztálynak |
| Művelet típusa | Kar, sebességváltó, pneumatikus, elektromos, hidraulikus | A nyomaték és a terepi viszonyok alapján választották ki |
Anyagkonfiguráció (kivágási diagram)
| Alkatrész neve | Tipikus anyagok (ASTM) | Ülésbevonat / kemény{0}}bevonat |
| Test | A105, WCB, LCC, LF2, F316, F51 | Szén, alacsony hőmérsékletű{0}}, rozsdamentes vagy duplex acél |
| Labda | A105+ENP, F316, F51, F53 | Kemény-felület: Volfrámkarbid (TC) vagy Stellite |
| Ülőgyűrű | PTFE, Devlon, Nylon, PEEK, Fém | Puha vagy fém ültetés a nyomás/közeg alapján |
| Szár | 4140+ENP, 17-4PH, F316, XM-19 | Jellemzők -Kitörésgátló kialakítás |
| Tömítések / O-gyűrűk | Viton (FKM), NBR, HNBR, AED | AED (Anti{0}}Explosive Decompression) gázszolgáltatáshoz |
| Légtelenítő / leeresztő szelep | SS316, SS304 | A testüregben található a nyomás szellőztetése érdekében |
DBB kontra DIB
| Funkció | DBB (API 6D 3.1.10) | DIB (API 6D 3.1.11) |
| Tömítési irány | Egyetlen forrásból származó nyomás elleni tömítés (Egy{0}}irányú). | Tömítések mindkét oldali nyomás ellen (két{0}}irányú). |
| Üreg domborműve | Automatikusan csökkenti a vezeték nyomását. | Szükség lehet külső tehermentesítésre, ha mindkét ülés két{0}}irányú. |
| Biztonsági szint | Szabvány a csővezetékek szigeteléséhez. | Fokozott biztonság kritikus vagy mérgező közegek esetén. |

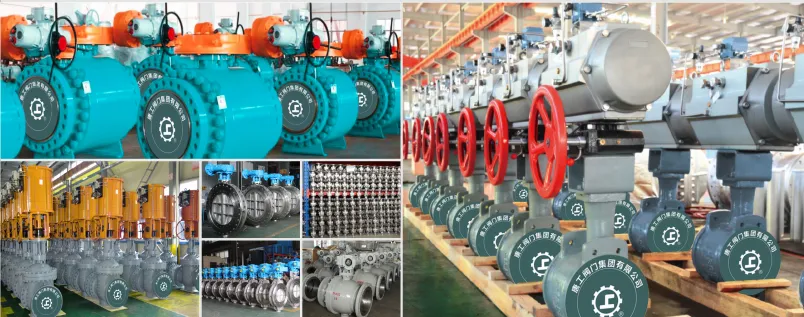

GNEE DBB golyósszelep gyár
Kérjen műszaki árajánlatot: Gyors szállítás API 6D DBB golyósszelepekre
GYIK
Mi a különbség a DBB és a DIB golyóscsapok között?
Double Block and Bleed (DBB)A szelepek két egyirányú üléket használnak a mindkét oldali nyomás blokkolására, mígKettős leválasztás és vérzés (DIB)A szelepek kétirányú ülékeket használnak, hogy egymástól függetlenül tömítsék a mindkét végéről érkező nyomás ellen.
Mi az a DBB a golyóscsapban?
A DBB a Double Block and Bleed rövidítése. Ez a kialakítás jellemzően két zárószelepet (általában golyósszelepet) foglal magában, amelyek sorba vannak kapcsolva, és közöttük van egy légtelenítő szelep. Ha mindkét fő szelep zárva van, a közbülső kamrában nyomást- lehet engedni, vagy mintát lehet venni a légtelenítő szelepen keresztül, így kettős szigetelés érhető el, és ellenőrizhető a szoros tömítés. Ezt a konfigurációt elsősorban azokban az alkalmazásokban használják, amelyek magasabb szintű szigetelési biztonságot igényelnek, például karbantartások, javítások során, vagy amikor a csővezetékszakaszok megbízható elkülönítése szükséges annak biztosítására, hogy a felfelé és a lefelé irányuló közeg ne szennyezze át egymást.
