A105 Globe szelep leírás
Az A105 Globe szelep egy ASTM A105 kovácsolt acélból készült kényszerített tömítőszelep, amelyet kifejezetten közepes küszöb- és áramlási szabályozáshoz használnak magas hőmérsékletű és nagynyomású csővezeték-rendszerekben. Alapvető jellemzői a következők:
Materiális tulajdonságok: Az A105 egy alacsony szén-dioxid-széntartalmú kovácsolt acél (hasonló a 20 szénacélhoz), nagy szilárdsággal, magas hőmérsékleten és magas nyomású ellenállással, és képes ellenállni a munkakörülményeknek 570 fokig;
A kialakítás megtervezése: A szelepcsatorna és a szelep ülés tömítőfelületeit gyakran kemény ötvözettel (például csillag) hegesztik, amely kopásálló és erózió-rezisztens, és kétirányú szoros tömítést ér el;
A strukturális forma: Támogatja a teljes átmérőjű vagy redukált átmérőjű kialakítást, és a szelepfedél önzavar, menetes vagy hegesztett csatlakozást alkalmaz a különböző telepítési forgatókönyvekhez való alkalmazkodáshoz.
A105 Globe szelep specifikáció
ASTM A105\/A105M: Megadja a szelepdarabok kémiai összetételét és mechanikai tulajdonságait;
GB\/T 12228-2006 : A kínai szabvány meghatározza a szénacél kovácsolásának technikai körülményeit.
Design és gyártási szabványok:
Ansi B16.34: Nagynyomású szelep tervezési specifikációja, a 150 ~ 2500 osztályú nyomásszintet lefedve;
Asme B16.25: szerkezeti dimenziók és horonykövetelmények a tompa hegesztési végeihez;
Jb\/t 3595: Háztartási erőmű szelep elfogadási szabványa, az erő és a tömítés teljesítményének ellenőrzése
Jellemzők
Nyomás és hőmérséklet ellenállás:
Nyomás tartomány: A 150 ~ 2500 osztály (PN16 ~ PN420) osztály lefedése, támogatva a 16 ~ 32MPA nagynyomású forgatókönyvet;
Hőmérsékleti tartomány: -29 fok ~ +570 fok, a magas hőmérsékletű modellek alkalmasak az erőmű steam rendszerekhez.
Működési megbízhatóság:
Gyors kinyitás és bezárás: A szelepcsatlakozó rövid lökettel rendelkezik (a maximális áramlás akkor érhető el, ha a névleges átmérő 25%~ 30%-on van kinyitva), és a nyitási és zárási idő rövid;
Impact-rezisztens kialakítás: A csillapító súly kiegyensúlyozza a záró nyomatékot, hogy megakadályozza a víz kalapácshatását.
Karbantartási kényelem:
Online karbantartás: A fő test fordított tömítőszerkezete csökkenti a leállítási karbantartás gyakoriságát;
Csomagolás Optimalizálás: A kettős csomagolóhüvely automatikusan beállítva a szivárgás kockázatának csökkentése érdekében.

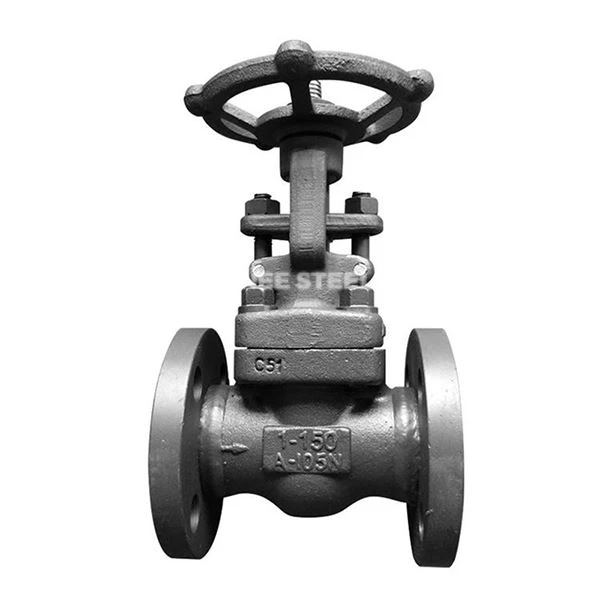

A105 Globe szelep
Kiválasztási ajánlások
Munka állapot alkalmazkodóképessége:
Nagynyomású és magas hőmérsékletű forgatókönyv: az 1500 vagy annál magasabb osztály előnyös, és a szelep karosszériája króm-molibdén acél (WC6);
Javító táptalaj: A tömítési felületet kemény ötvözettel hegesztik, és a szelepszár 316 rozsdamentes acélból készül, a korrózióvédelem érdekében.
Működési mód kiválasztása:
Gyakori nyitás és bezárás: konfigurálja a pneumatikus vagy elektromos működtetőt (meg kell felelnie az IP67 védelmi szintnek);
Kézi működtetés: A 80 szelepnél kevesebb vagy azzal egyenlő DN használhatja a féreg fogaskerék dobozt a működési nyomaték csökkentésére.
Telepítési űrlap:
Space-korlátozott forgatókönyv: Válassza ki a hegesztési vég vagy a kompakt karima csatlakozást (ANSI B16.5);
Gyakori szétszerelési követelmények: A gyűrűhöz csatlakoztatott motorháztető szerkezete (RJ karima) előnyös
