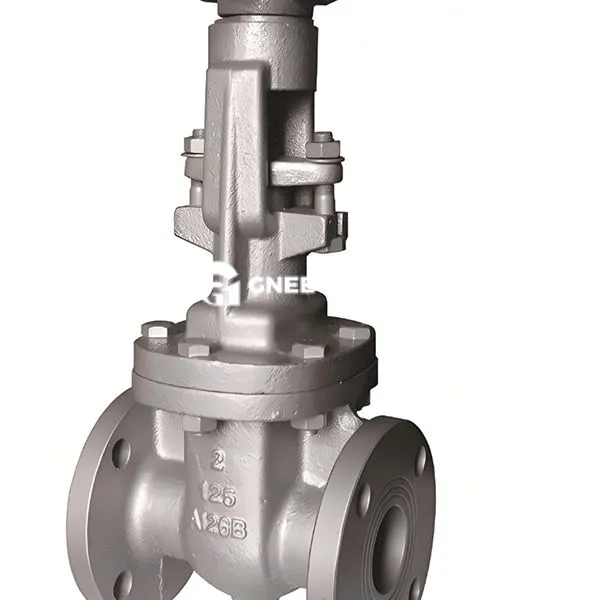

Párhuzamos csúszdapuszelepekLeírás
PORE Design
Parallel Double Gate Strukture: A kapu egy kettős kapu párhuzamos csúszó kialakítását fogadja el, és megvalósítja a kétirányú levágást mechanikus kényszerített tömítés vagy közepes nyomás önmegzárás révén. A tömítési felület párhuzamos a folyadék irányával, csökkentve a tömítési felület közvetlen erózióját a táptalajon.
LEGÁLLÍTÁSI ÉS KOMPLAKOZOTT LEHÉRT: A bezáráskor a kaput külső erő (kényszer tömítés) vagy a közepes nyomást használja a kapu nyomására, hogy illeszkedjen a szelep üléshez (önzárás), amely alkalmas a különböző munkakörülményekhez.
Materiális és folyamat
Kelve Body Material: Leginkább öntött acél (például WCB, LCB) vagy kovácsolt acél, nyomásállósági fokú borítóval PN1.6 ~ 6,4 MPA (megfelelő hőmérséklet -29} ~ 600 fok) .
A felület megerősítése: A kapu és a szelep ülés lezáró felületét hegesztik -Stellite kobalt-alapú ötvözettel, vagy cementált karbiddal permetezzük, HRC50 ~ 60 keménységgel, és a kopásállóság és a magas hőmérsékleti oxidációs teljesítmény szignifikánsan javul.
Teljesítmény -előnyök
A megbízhatóság mérlegelése
A kapu kompenzációs tervezése : A dupla kapuk közötti rést rugók vagy ékek automatikusan beállítják a feldolgozási hibák és a termikus deformáció kompenzálására. A tömítőfelület illesztése nagyobb vagy egyenlő 98%, és a szivárgási sebesség kevesebb, mint 0. 0 1%. Alacsony áramlási ellenállás kialakítása : Teljes fúrási csatorna, áramlási ellenállás-együttható kevesebb vagy egyenlő 0,08, nagy áramlású táptalajhoz (például gőz, olajtermékek) .
Működési kényelem
A kimerülő szár külső szál szerkezete : A szelep szárát vizuálisan fel lehet emelni és leengedni (emelkedő szár kialakítás), amely kényelmes a szelepnyílás megítéléséhez, és a gördülőcsapágyat a nyílási és záró nyomaték csökkentésére használják (kézi működési nyomaték kevesebb, vagy annál kisebb vagy annál egyenlő, 200 n · m). Multi-meghajtású mód : Támogatja a kézi, sebességváltó, elektromos vagy pneumatikus meghajtót, és alkalmas speciális telepítési környezetekre, például földalatti szelepkútokhoz .
Párhuzamos csúszdapu -szelepek specifikációja
|
Tervezés és gyártás
|
API6D JB/T5298
|
|
Személyes dimenzió
|
ASME B16.10 JB/T5298
|
|
A csatlakozás vége
|
ASME B16.5 ASME B16.47 JB/79
|
|
Ellenőrzés és teszt
|
ISO5208 API598 BS6755 JB/T5298
|
|
Nyomásosztály
|
15 0 lb 300lb 1,6mpa 2,5mpa 4,0mpa 6,4mpa
|
|
Fő anyag
|
A216 WCB /A352 LCB /A217 WC6 /A217 WC9 /A217 C5 /A351 CF8 (M) /A351 CF3 (M)
|
|
Szolgáltatás
|
Víz / olajáruk / gőz / gáz / sav stb.
|
Párhuzamos csúszdapuszelepek
Alkalmazások
Petrolkémiai ipar: A magas hőmérsékletű és nagynyomású csővezetékek közepes küszöbértéke (kevesebb vagy egyenlő, 600 fok, PN6.4 MPa), például a finomítói egység reaktorjának bemeneti és kimeneti nyílásának és kimenetének. Power és önkormányzati adminisztráció: Gőzvezeték-hálózat, vízkezelő rendszer és eltemetett csővezeték (korróziógátló bevonat szükséges), amelyet hosszú távú használat után rugalmasan nyithat és bezárható.
Kiválasztási tippek
Az KÉSZÜLÉKEK FORMÁNAK: A Gate Gate kényszerleszelőszerkezete előnyös a részecskéket tartalmazó tápközeg (például szén -iszap, szennyvíz) számára a részecskék zavarásának elkerülése érdekében.
A magas hőmérsékletű munkakörülmények esetén (400 foknál nagyobb vagy egyenlő) ajánlott választani hard-ötvözet tömítőfelületet + elasztikus kaput, hogy kompenzálják a hőtágulást.
Connection módszer: FLANGE CSATLAKOZÁS (GB/T9113 standard) a hagyományos csővezetékekhez használják, és a Socket hegesztés vagy a fenekű hegesztő végek kiválaszthatók a nagynyomású jelenetekhez
