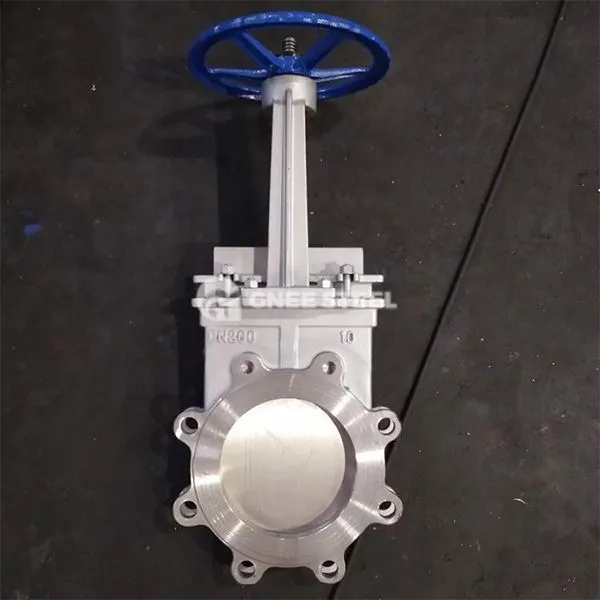

Késkék kapu szelep leírása
A kötéskapu szelep egy kés típusú kapuszelep, a kapu mindkét oldalán tervezett hordószerkezetekkel. Vágja a tápközeget azáltal, hogy függőlegesen felemeli a kaput, és alkalmas a részecskéket, rostokat stb. (Például iszap, salak és viszkózus iszap) részecskék, rostokat stb. Ennek előnyei vannak az erős hajlítási ellenállásnak és a megbízható tömítésnek.
Strukturális innováció:
LUG Design: A kapu mindkét oldalán lévő fülek fokozzák a merevséget és csökkentik a hajlítás deformációját a vágás során. Ugyanakkor többpontos kompressziós tömítést képeznek a szelep üléssel, hogy javítsák a nyomásállóságot (a PN16-nál kevesebb vagy egyenlő);
Készítő forma : kemény tömítés (kemény ötvözet) vagy puha tömítés (gumi/PTFE), a tömítő felület szennyeződéseit a kapu alján az U alakú kés széle lekaparja, és a szivárgás szintje eléri az ANSI VI osztályt;
Connection Method: A karima csatlakozását alkalmazzák, és a csavarok csak a csővezeték karimáját rögzítik, hogy elkerüljék a szeleptest extrudálását és deformációját, ami alkalmas a gyakori szétszerelési körülményekhez.
Késkapu kapu szelep specifikációja
| Kifejezés | Műszaki mutatók | Alkalmazások és tippek |
|---|---|---|
| Névleges nyomás | PN1 0/16 (1,0 ~ 1,6mpa) | Közepes és alacsony feszültségű rendszerek, például bányák és erőművek. |
| Hőmérsékleti tartomány | -29 fok ~ 180 fok (a tömítőanyag korlátozott) | A PTFE -tömítések alkalmasak a 150 foknál kisebb vagy egyenlő munkakörülményekhez |
| Kaliber | DN50 ~ DN1400 | A nagy áramlási iszapvezeték (DN nagyobb vagy 300 -nál nagyobb) előnyös |
| Fő anyag | Szeleptest: WCB, CF8M (rozsdamentes acél 316), duplex acél (F55/F53) | A korrozív közegekhez (például sav és lúg) válassza a Duplex acél lehetőséget. |
Gnee fugk késkapuszelep
Alkalmazások
Minok/erőnők:
Szén -iszap és salak szállító rendszerek, a kemény tömítés szerkezete megszakíthatja a részecskéket (DN300 ~ DN1400, PN10); Sewage kezelés:
Száltartalmú iszap és viszkózus szennyvízvezérlés, U alakú penge az eltömődés megakadályozására (puha tömítés, DN50 ~ DN400); Food/Pharmaceuticals:
Az egészségügyi rozsdamentes acél (316L) anyag steril folyadékokhoz alkalmas, és a gyorsra telepített fülek egyszerűek a CIP-tisztításhoz.
