Az API 602 karimás tolózárak karimás csatlakozású tolózárak, amelyek a leggyakoribb csatlakozási típusok. A karimás tolózárak stabilak és megbízhatóak, ha csővezetékekben használják, így ideálisak nagynyomású alkalmazásokhoz. A karimás tolózár nyitó- és zárómechanizmusa a folyadék irányára merőlegesen mozgó kapuból áll. A tolózárak csak teljesen nyithatók vagy zárhatók, és nem alkalmasak szabályozásra vagy fojtásra. A kapu két tömítőfelülettel rendelkezik, amelyek jellemzően ék alakúak, és az ék szöge a szelep specifikációitól függően változik, általában 50 fok körül. Ez a kialakítás mérsékelt, legfeljebb 252 Fahrenheit-fok hőmérsékletű közegekhez alkalmas.
API 602 kovácsolt tolózár specifikáció
| Tervezési szabvány | API 602. ASME B 16.34 |
| Nyomás/hőmérséklet diagram | ASME B16.34 |
| Szemtől szembe dimenzió | VIHUN Standard |
| Tesztelési szabvány | API 598 |
| Karima Részletek | ASME B16.5 AKÁR 4", DIN / BS JIS |
| Tompahegesztési vég részletei | ASME B16.25 |
| Dugós hegesztési vég Részletek | ASME B16.11 |
| Csavarozott vég részletei | ASME B1.20.1 |
| Mérettartományban | 1/2" - 4"(DN15 - DN100) |
| ASME osztály | 150-4500 osztály |
| Anyagok | A105. LF2. F5. F11. F22. F304/ F304L. F316/ F316L, F347. Monel |
| Vágások | F6a / F316 / F304 / F316L / F321 / F51 / F55 / nconel / Stellied vagy Hardfaced |
| Véget ér | Karimás végek, tompahegesztésű vég, dugós hegesztési vég, csavaros vég |
| Művelet | Kézikönyv |

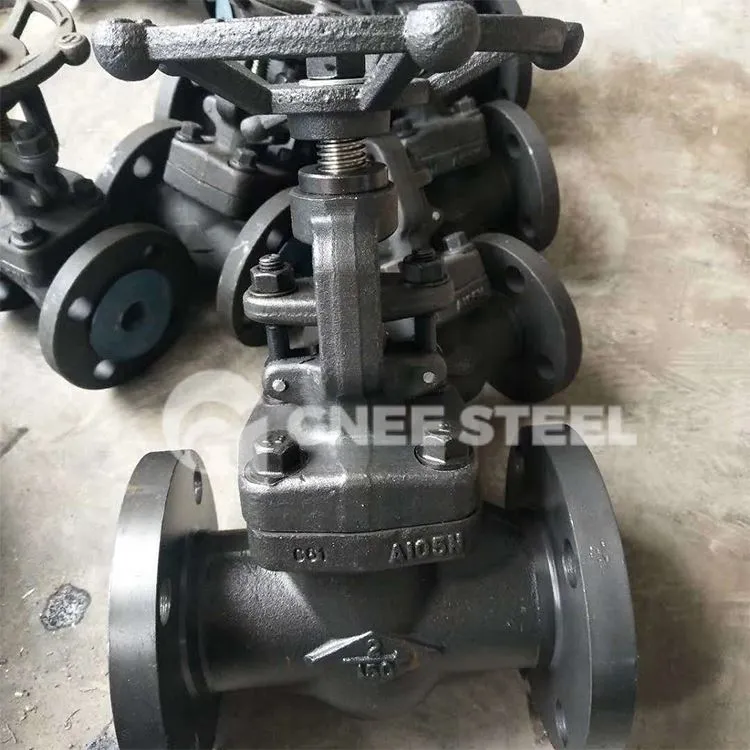

API 602 kovácsolt acél szelep
A kovácsolt acél tolózár és az öntött acél tolózár közötti különbség:
A kovácsolt acél tolózárak minősége jobb, mint az öntött acél tolózáraké. Ellenállnak a nagy ütési erőknek, és mechanikai tulajdonságaik, mint plaszticitás és szívósság is jobbak az öntött acél alkatrészekhez képest. Névleges átmérőjük azonban viszonylag kicsi, általában DN50 alatti.
Az öntött acél tolózárak viszonylag alacsonyabb nyomásértékekkel rendelkeznek, amelyeket általában olyan névleges nyomásoknál használnak, mint a PN16, PN25, PN40 és 150 LB-900LB. A kovácsolt acél tolózárak nagyobb nyomásértékekkel rendelkeznek: PN100, PN160, PN320, 1500LB-3500LB stb.
Az öntött acélt főként bonyolult formájú, nehezen kovácsolható vagy nagy szilárdságot és plaszticitást igénylő alkatrészek gyártására használják. Az öntés folyékony öntéssel jár, míg a kovácsolás plasztikus deformációs folyamat. A kovácsolt alkatrészek javult a belső szerkezet, a jobb mechanikai tulajdonságok és az egységes szemcseszerkezet. A kritikus alkatrészek gyakran kovácsolást igényelnek ezen előnyök miatt, mivel az öntvény szöveti szegregációhoz és szerkezeti hibákhoz vezethet. Az öntés azonban továbbra is előnyös összetett formák öntéséhez, ahol a kovácsolás nem praktikus vagy költséges.
