Rozsdamentes visszacsapó szelep

A visszacsapó szelep feladata, hogy csak egy irányba engedje a közeget, és megakadályozza az áramlást abba az irányba. Általában ez a fajta szelep automatikusan működik. Az egyik irányban áramló folyadék nyomása alatt a szeleptárcsa kinyílik; amikor a folyadék ellentétes irányban áramlik, a folyadéknyomás és a szeleptárcsa önsúlya a szelepülékre hat, ezáltal elzárja az áramlást.

Összecsukható lengő visszacsapó szelep

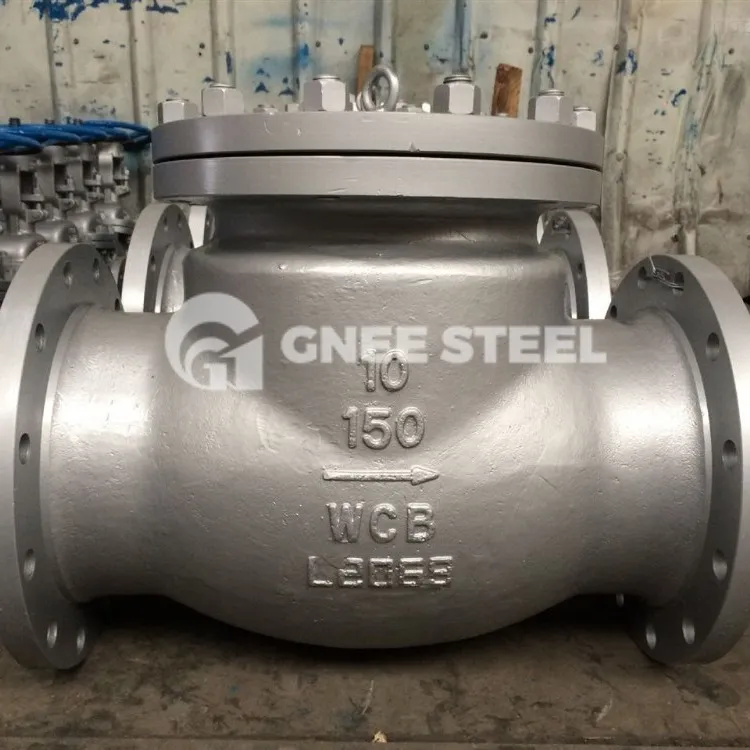

A lengő visszacsapó szelep zsanérmechanizmussal és ajtószerű szeleptárcsával rendelkezik, amely szabadon fekszik a ferde ülésfelületen. Annak érdekében, hogy a szeleptárcsa minden alkalommal elérje a szelepülék felületének megfelelő pozícióját, a szeleptárcsa a csuklópántban úgy van kialakítva, hogy a szeleptárcsának elegendő lengési helye legyen, és a szeleptárcsa valóban és átfogóan érintkezzen a szeleppel. ülés. A szelepcsappantyú készülhet teljes egészében fémből, vagy a teljesítményigénytől függően bőrrel, gumival vagy szintetikus bevonattal is kirakható a fémre. Amikor a lengő-visszacsapó szelep teljesen nyitva van, a folyadéknyomás szinte akadálytalan, így a szelepen keresztüli nyomásesés viszonylag kicsi.

Összecsukható emelő visszacsapó szelep

Az emelő visszacsapó szelep szeleptárcsája a szelepülés tömítőfelületén található a szeleptesten. Azon kívül, hogy a szeleptárcsa szabadon emelkedhet és süllyedhet, a szelep többi része olyan, mint egy elzárószelep. A folyadéknyomás hatására a szeleptárcsa felemelkedik a szelepülék tömítőfelületéről. A közeg visszaáramlása hatására a szeleptárcsa visszaesik a szelepülékre, és megszakítja az áramlást. A szeleptárcsa a felhasználási feltételektől függően lehet teljesen fém szerkezet, vagy a szeleptárcsa keretén gumibetéttel vagy gumigyűrűvel kirakható. Az elzárószelephez hasonlóan a folyadék áthaladása az emelő-visszacsapó szelepen is szűk, így az emelő-visszacsapó szelepen keresztüli nyomásesés nagyobb, mint a lengő-visszacsapó szelepé, és a lengés-visszacsapó szelep áramlása korlátozott.
