A karimás billenőtárcsás visszacsapó szelep szeleptárcsa a szeleptengelyre szerelt pillangó alakú ferde tárcsa. A szelepülék egy speciális lebegő, rugalmas fém keménytömítő típus, amely biztosítja, hogy a szelepülék automatikusan be tudja állítani a helyzetét a szeleptárcsával. A szelepülék tömítőfelülete egy ferde kúp része, a szelepülék és a szeleptárcsa között kialakított tömítővonal pedig megközelítőleg elliptikus görbe. A görbe síkja és a szelep áramlási csatornájának középvonala közötti szög 60 fok. A megközelítőleg elliptikus tömítési vonal hosszú tengelye excentrikus szöget zár be a kúp tengellyel, ami azt jelenti, hogy a kúp tengelye, ahol a szelepülék tömítőfelülete található, és a szeleptest áramlási csatornájának középvonala egy második 15°-os excentrikus szöget alkot. fok ~20 fok . A szeleptárcsa forgástengelyének tengelye is ennek megfelelően van beállítva.
billenőtárcsa visszacsapó szelep specifikációja
Fő paraméter specifikáció
Tervezés és gyártás: API594,API 6D,JB/TB8937;
Szemtől szemben és végponttól végéig: API594,API6D,DIN3202,JB/T8937;
Nyomás-hőmérséklet besorolás: ASME B16.34,DIN2410,GB/T9124,HG20625,SH3406,JB/T74;
Ellenőrzés és teszt: API598,JB/T9092;
Csőkarima: JB/T74~90,JB/T9112-9124,HG20592~20635,SH3406,ASME B16.5,DIN2543~2548,GB/T13402,API605,ASME B16.47.
Termékskála
Test anyaga: szénacél, rozsdamentes acél, ötvözött acél, bronz
Névleges átmérő: 2"~24" (DN50~DN600)
Végcsatlakozás: RF, RTJ, BW
Nyomástartomány: Class150-2500 (PN16-PN150)
Üzemi hőmérséklet: -196ºC~+560ºC

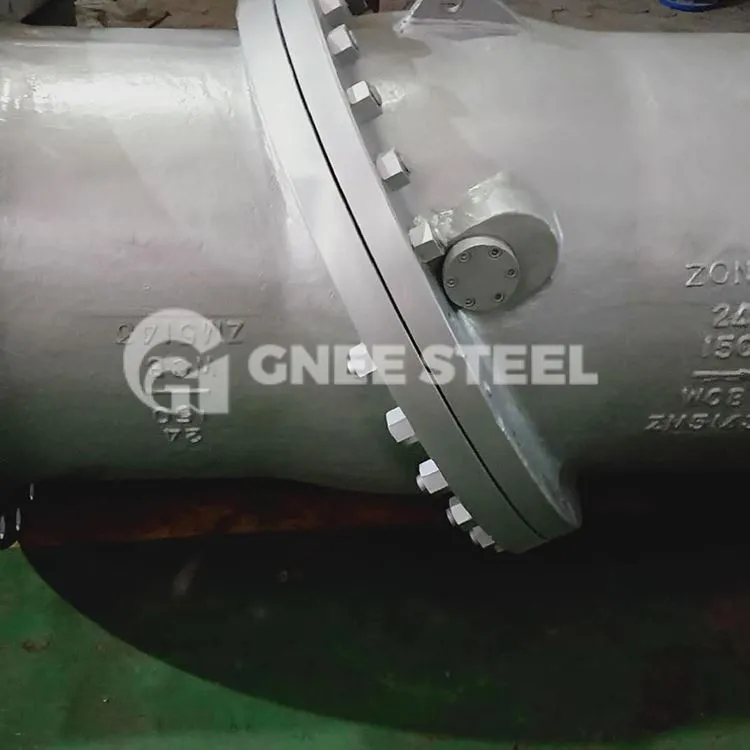

Karimás billenőtárcsás visszacsapó szelepek
GYIK
1. Mi az Ön MOQ-ja?
MOQ-unk általában 1 db.
2. Mi a szállítási idő?
Szállítási időnk körülbelül 25-30 nap.
3. Mik a fizetési feltételei?
Elfogadjuk a T/T-t, a 100% L/C-t, a Western Union-t és így tovább.
4. Tudna adni ingyenes mintákat?
Általában ingyenes mintákat kínálunk, de az ügyfelek viselik a szállítási költséget.
