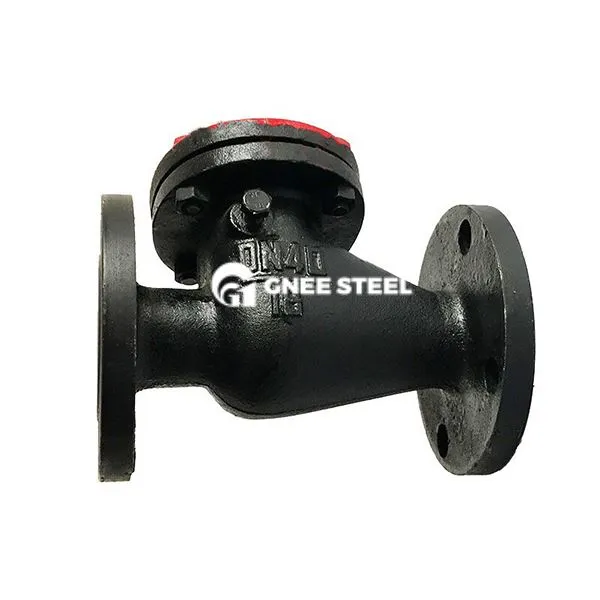

Öntöttvas lengő ellenőrző szelep

Az öntöttvas lengőcsapó szelep egy szelep, amely egyirányú küszöböt ér el, ha a szelep tárcsát a tengely körül forgatja. Elsősorban annak megakadályozására használják, hogy megakadályozzák a csővezeték-táptalajokat a visszaáramlásból és a folyadék egyirányú áramlásának biztosítására. Szelepcsatolása az előremenő áramlás során kinyílik, és a fordított áramlás során gyorsan bezáródik az önsúly vagy a rugós erővel. Ez alkalmas olyan közegekkel, például vízzel és gőzzel rendelkező csővezeték -rendszerekhez (a hőmérséklet kevesebb vagy 80 fokos).

Az öntöttvas lengőszelep beszerelési lépcsője

Erősítse meg a telepítési irányt
Áramlási irányjel: A szeleptesten lévő nyíl irányának összhangban kell lennie a csővezeték -tápközeg áramlási irányával. A fordított telepítés a szelep meghibásodásához vezet.
Telepítési helyzet: A vízszintes telepítés előnyös; Függőlegesen történő telepítés esetén ellenőrizze, hogy a szelepkorong -forgási tengely vízszintes irányban van, és a közeg alulról felfelé folyik (különben nem lehet bezárni).
Csővezeték csatlakozás
A karima csatlakozásának használatakor igazítsa be a csővezeték karimáját és a szelep karimáját, és húzza meg a csavarokat egyenletesen (az egyoldalú erő által okozott szivárgás elkerülése érdekében).
A tömítő tömítésnek teljesen be kell illeszkednie, és a deformált vagy sérült tömítéseket nem lehet újra felhasználni.
Rögzítés és támogatás
A nagy átmérőjű szelepek (például a DN200 vagy annál magasabb) független tartókonzolokat igényelnek, hogy elkerüljék a csővezeték súlyát, amely közvetlenül a szeleptestre hat.



Gnee öntöttvas lengő ellenőrző szelep



Alkalmazás

Vízellátási és vízelvezető rendszer: A hátsó visszapattanás elleni küzdelemben a települési vízellátó és szennyvíztisztító telepek szivattyúk.
Ipari csővezeték: A gyengén korrozív közegek egyirányú küszöbértéke kémiai, kohászati ​​és egyéb területeken.
Energiatranszállítás: Az olaj- és gázvezetékek visszaáramlása.

Kiválasztási és telepítési pontok

Kiválasztási javaslatok
Közepes jellemzők: A kemény tömítések előnyösek a részecskéket tartalmazó tápközeghez, és a gumi bélelt szelep tárcsákat választhatják a korrozív közegekhez.
Nyomás -illesztés: Válassza ki a PN10/PN16/PN25 osztályokat a csővezeték munkakörülményei szerint.
Telepítési követelmények
Telepítési irány: A vízszintes vagy függőleges telepítés lehetséges, és a szelepcsatorna forgási tengelyének összhangban kell lennie a gravitáció irányával.
Karbantartási kényelem: A moduláris tervezés támogatja a gyors szétszerelést, amely kényelmes a szennyeződések tisztításához vagy a pecsétek cseréjéhez.
