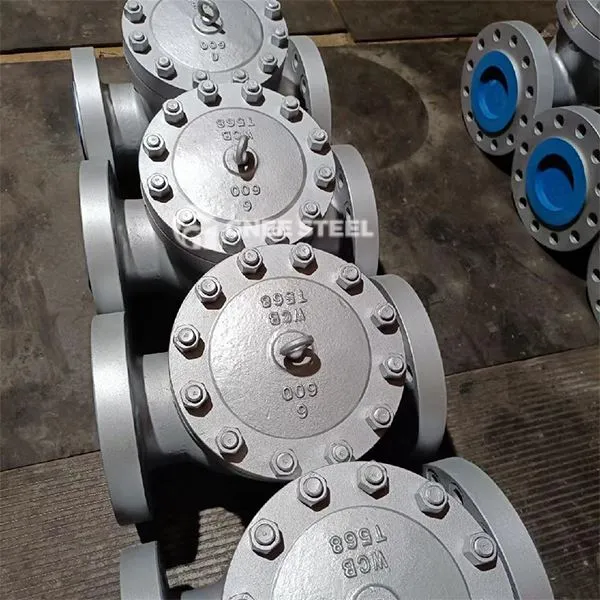

API 594 lengőkar -szelep

Az API 594 Swing-ellenőrző szelep egyirányú áramlás-vezérlő szelep típusú, amely megfelel az American Petroleum Institute (API) szabványnak. Az ipari csővezetékek, például a kőolaj és a vegyipar számára tervezték. Nyitva és bezárva a szelep tárcsát egy rögzített tengely körül forgatva, hogy megakadályozzák a közeg visszaáramlását. Alapvető kialakítása az API 594 szabványt követi, és alkalmas vékony, ferde és dupla karima szerkezetekhez.

Alapszerkezet és kialakítás
‌ Szeleptest és csatlakozási forma:
‌ Szelep karosszéria: Általában használt WCB, CF8, CF3 és más öntött acél vagy rozsdamentes acél, magas hőmérsékletre és magas nyomásra alkalmas (például 150 ~ 2500 osztály, hőmérsékleti tartomány -196 fok ~ 540 fok);
‌ Csatlakozási módszer: ostya típus (rövidített szerkezethossz), kettős karima vagy hegesztés, alkalmas az ASME B16.5, GB\/T 9113 és egyéb szabványokhoz.
‌Kelve Flap és tömítő rendszer‌:
Egyetlen vagy dupla szárnyú lengési kialakítás, a kettős szárny szerkezete csökkentheti a víz kalapáccsal hatását;
A tömítőfelület kemény ötvözetből (például 13CR) vagy a test keményedési kezeléséből készül, hogy biztosítsa az ANSI VI. Osztályú szivárgási szintet;
Rugó-asszociált zárás (például torziós rugó) a gyors válasz elérése érdekében (záró idő<0.5 seconds).
Alapvető teljesítmény -paraméterek
‌Pressure Range‌: 15. osztály 0 ~ 2500 (PN100\/42.0MPA -ig);
‌Alpliable közegek: víz, gőz, olaj, savas közeg (például salétromsav, ecetsav) és erős oxidáló folyadékok;
‌Size Range‌: DN50 ~ 1500 mm (NPS 2 "~ 60");
‌ Installing Direction‌: Vízszintes vagy függőleges csővezetékekbe telepíthető.



API 594 lengőkar -szelep



Előnyök
‌Compact struktúra‌: Az ostya típusú kialakítás hossza a hagyományos karima szelepének csak 1\/4 ~ 1\/8, megtakarítva a telepítési helyet; ‌

Gyors válasz‌: A rugó által segített bezárás csökkenti a víz kalapácskárosodását, és védi a szivattyúkat és a csővezetékeket; ‌

Korróziós ellenállás‌: Az anyag lehet rozsdamentes acél (316\/304), duplex acél (F51\/F53) vagy Hastelloy, amelyek alkalmazkodhatnak az extrém közegekhez; ‌

Hosszú élettartam ‌: A kemény tömítés szerkezete kiváló kopási ellenállás és alacsony karbantartási gyakorisággal rendelkezik; ‌

Szabványosítás és kompatibilitás‌: Ez megfelel a nemzetközi szabványoknak, mint például az API 594 és az ASME B16.34 a rendszer kompatibilitásának biztosítása érdekében.
