Gumi tömítés pillangószelep leírása
A gumiszalapú pillangószelep egy lágy lezárt pillangószelep, gumiszelep üléssel (például EPDM, NBR, PTFE stb.). A pillangó lemez forog és megszorítja az elasztikus szelep ülést, hogy elérje a kétirányú tömítést. Elsősorban a közepes és alacsony nyomás, a normál hőmérséklet és a korrozív tápközeg csővezeték -levágására és áramlási szabályozására használják.
Teljesítményjellemzők
Korrózióállóság :
Az EPDM gumi rezisztens a savval, lúgkal és ózonnal, az NBR kiváló olajállósággal rendelkezik, a PTFE alkalmas erősen korrozív tápközegekhez, és az alkalmazható hőmérsékleti tartomány -40 fok ~ 120 fok .
Low áramlás ellenállás és könnyű működés :
Az egyszerűsített pillangó lemez kialakítása csökkenti a közepes ellenállást, és az áramlási ellenállás együtthatója, ha teljesen nyitva van, csak 1/3 ugyanazon kaliberű kapuszelepnél.
A kézi féregfegyverek, a pneumatikus vagy az elektromos meghajtó üzemmód alacsony üzemi nyomatékkal rendelkezik, amely alkalmas a gyakori nyílási és záró forgatókönyvekhez.
Alplisable forgatókönyvek :
Vízkezelés : települési vízellátás, szennyvízcsövek (nagy szennyeződés -tolerancia) .
Kémiai és élelmezés és gyógyszer : korrozív folyadékok (savak, lúg) és egészségügyi csövek (élelmiszer -minőségű gumi szükséges) .
Gumi tömítés pillangószelep specifikációja
| Terméknév | pillangószelep |
| Modell | csigakerék |
| Méret |
DN50 DN65 DN80 DN100 DN125 DN150 DN200 DN250 DN300 DN350 DN400 DN450 DN500 DN600 |
| Tanúsítvány | ISO9001 |
| Alkalmazás |
Petrolkémiai, elektromos energia, kohászat, menicine, ingatlan dan más iparágak. |
| Márka | Gnee |
| Nyomás | PN10/PN16/150LB/JIS10K/JIS5K |
| Testreszabott | OEM/ODM/OBM |
| Anyag | DI/WCB/SS304/SS316 |
| Csábítás | -20-90 fok |
| termelési folyamat | Befektetési casting, CNC eszterga, teszt, tisztítás, csomagolás, tárolás |

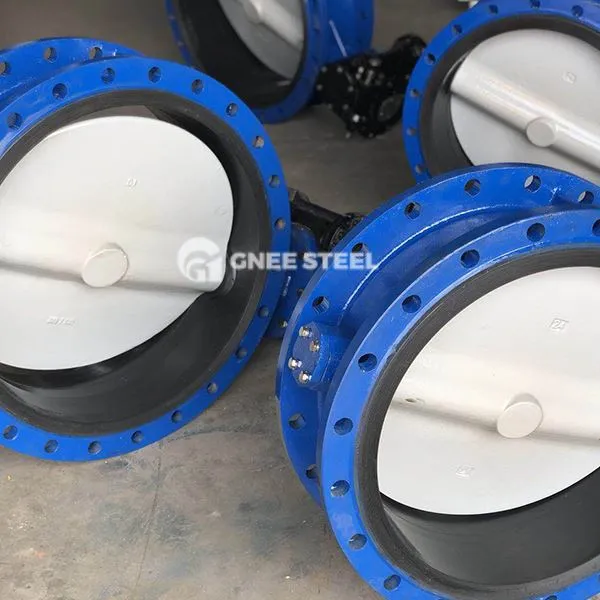

Gumi tömítés pillangószelep
Velepítési javaslatok:
Media matching: Hard-seal composite structures are required for media containing hard particles. Metal-seal butterfly valves are preferred for high temperature (>120°C) or high pressure (>PN16) forgatókönyvek.
Rebrubber Anyagválasztás Az EPDM jó öregedési ellenállással rendelkezik, az NBR erős olajállósággal rendelkezik, és a PTFE alkalmas erősen korrozív közegekre.
Korlátozások:
A hőmérséklet és a nyomásállóság nemre irányul : A gumi hosszú távú felhasználási hőmérséklete nem haladja meg a 120 fokot, és a nyomásszint általában PN10 ~ PN16. A magas hőmérséklet és a magas nyomás könnyen a gumi öregedést vagy a hámozást okozhatja.
A kipirulás rrisk: A hosszú távú pozitív öblítés a gumi tömítés felületét viselheti, és rendszeres karbantartásra vagy cserélésre van szükség.
