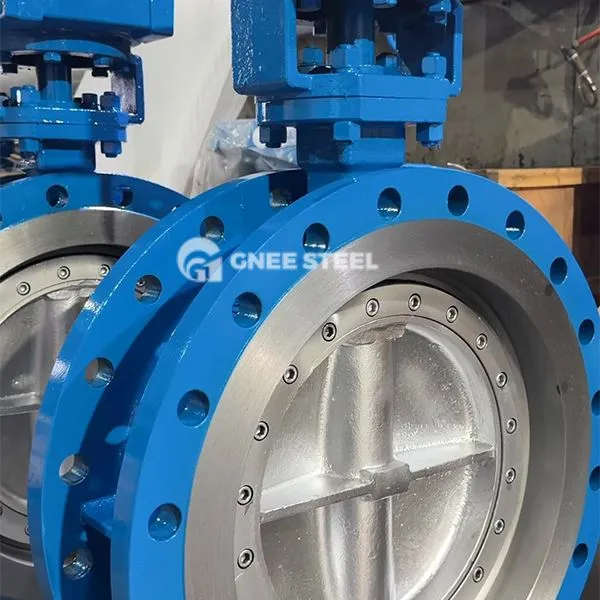

Kemény fém tömítés pillangószelep

A kemény fém tömítés pillangószelep egy olyan szelep, amely fém-fém érintkezési felületekkel tömítést ér el. Vezérli a tápközeg áramlását a szelepcsatorna forgatásával, és kifejezetten magas hőmérsékleten, magas nyomáson és korrozív körülmények között használják. Alapvető jellemzői a következők:
A szélsőséges környezetekkel szembeni ellenálló: A tömítőfelületet korrózióálló ötvözetek (például csillagötvözet) hegesztik, akár 550 fokos hőmérsékleti toleranciával, és a nyomásszint lefedi a PN1.6 ~ PN10MPA-t.
‌LOW áramlás -ellenállás kialakítása: Az áramlási ellenállás, ha teljesen nyitva van, csak 1/3 ~ 1/2 ugyanazon kaliberű kapuszelep, amely nagy áramlási forgatókönyvekhez alkalmas.
‌ Biderectional tömítésképesség: Az előre/fordított közeg nulla szivárgását háromdimenziós excentrikus szerkezet vagy rugalmas kompenzációs kialakítás révén érik el.

Alapszerkezet és osztályozás
‌ A szerkesztési típus típusa ‌ ‌ Multi-Rayer kompozit tömítés: A lágy T-alakú tömítőgyűrű kombinációja + többrétegű rozsdamentes acéllemez, mind rugalmas kompenzációval, mind fém merevséggel.
‌ Triple excentrikus tömítés: A szelepcsatlakozó és a szelep ülés közötti érintkezési felület ferde kúpszerkezetet alkalmaz, hogy kiküszöbölje a súrlódást és a bezárást, valamint a magas hőmérséklethez és a magas nyomáshoz való alkalmazkodást.
‌Elasztikus kemény tömítés: A rugó megnyomja a szeleplemezt és a szelep ülését, hogy kompenzálja a termikus deformációt és a mechanikai rezgést.
‌
Meghajtó és csatlakozási módszer ‌Drive Type‌: Kézi, féregfelszerelés, pneumatikus vagy elektromos (támogatja a távirányítót) a különböző munkakörülmények igényeinek kielégítése érdekében. ‌ Connection Form‌: Karima (RF/RTJ), bilincs vagy hegesztett vég, alkalmas ipari csővezeték -rendszerekhez, például kőolaj- és vegyiparhoz. ‌ ‌
Szelep karosszéria Anyag ‌ Konkonvencionális anyag‌: öntött acél (WCB), rozsdamentes acél (304/316). ‌ Speciális anyag‌: Króm-molibdén acél (WC6/WC9), nikkel-alapú ötvözet (Inconel), erős korrózióban vagy ultra-magas hőmérsékleten használva



Kemény fém tömítés pillangószelep
