A koncentrikus karimás pillangószelepek szerkezeti jellemzői, hogy a szár tengelye, a pillangólemez középpontja és a szeleptest középpontja azonos helyzetben van. Általánosságban elmondható, hogy elvileg használhatja a koncentrikus pillangószelepet, megpróbálja használni a koncentrikus pillangószelepet. Mivel a koncentrikus pillangószelep sem szerkezetileg, sem működésileg nem támaszt magas tömítési követelményeket, hagyományos termék. Az extrudálás, a kaparás leküzdése érdekében a tömítési teljesítmény biztosítása érdekében a koncentrikus pillangószelep-ülés, amely alapvetően gumit vagy PTFE-t és más rugalmas anyagokat használ, egy puha tömítésű pillangószelep. Ez teszi a koncentrikus pillangószelepet a hőmérsékleti korlátozások alkalmazásában.
Koncentrikus karimás pillangószelep specifikáció
| Anyag | Lágyvas |
| Tervezés | API609-2004 |
| Test | ASTM A536 65-45-12 |
| Lemez | ASTM A536 65-45-12 |
| Származik | SS420/316 |
| Ülés | EPDM, NBR, FRM, PTFE |
| Pin | SS304/316 |
| Diófélék | Rozsdamentes acél |
| Osztály | PN16/PN10 |
| Csavar | SS304 |
| Rögzítő | Nylon DN50-DN300, SS304 DN350-DN1200 |
| Csapágy | PTFE grafittal |
| Hőfok | -20 foktól +140 fokig |
| Nyomás értékelés | PN16 |
| Méret | DN40 - DN1200 |
| Meghajtó verziók | Kézi kar, sebességváltó, pneumatikus hajtómű, elektromos működtető |

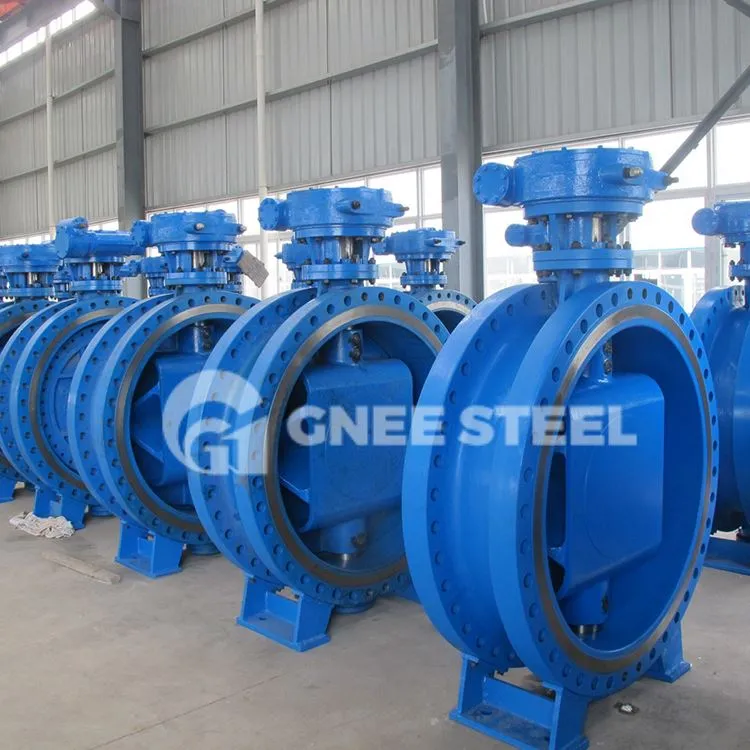

Koncentrikus karimás pillangószelep
Koncentrikus karimás pillangószelep anyaglista
| Rész | Anyag | HU Spec. |
| Test | Lágyvas | EN-JS 1050 |
| Lemez | Lágyvas | EN-JS 1050 |
| Bronz | EN1982 CC491K | |
| Rozsdamentes acél | BS970 304 C15 | |
| Rozsdamentes acél | BS970 316 C16 | |
| Tengely | Rozsdamentes acél | BS970 410 S21 |
| Rozsdamentes acél | BS970 431 S29 | |
| Ülőgyűrű | EPDM /NBR /Viton /PTFE | |
| O-gyűrű | EPDM/NBR | |
| Persely | Bronz | EN1982 CC491K |
