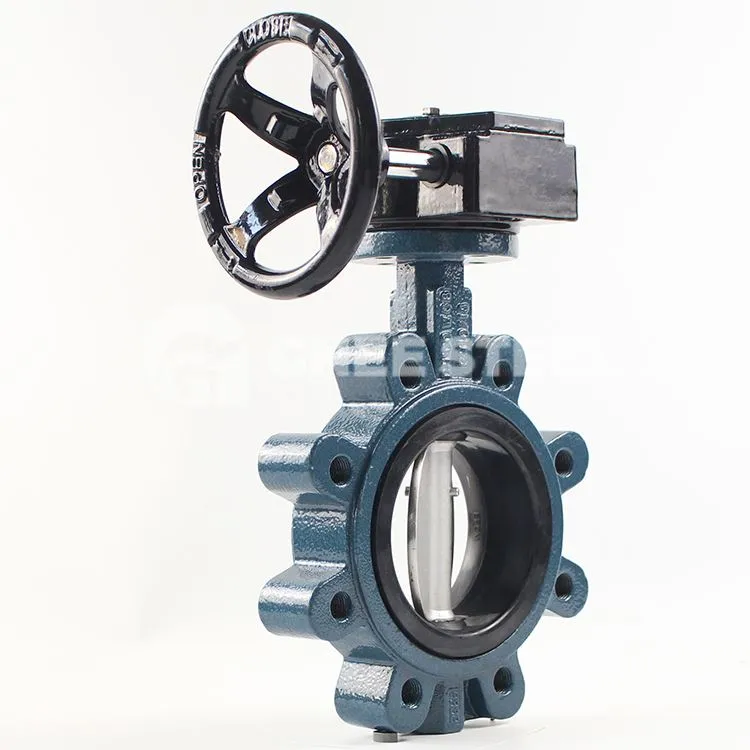

A középvonali pillangószelep tárcsája egy vonalba esik a szelepszár középvonalával. A lemez viszonylag vastag, jobb tömítési teljesítményt biztosít. A középvonali pillangószelepet többnyire alacsony nyomású, normál hőmérsékletű folyadékvezeték-rendszerekben használják. A pillangólemez forgástengelye a szeleptest középvonalán és a pillangólemez tömítési területén található. Zárt állapotban a pillangólemez külső tömítőfelülete összenyomja a szintetikus gumi szelepüléket, ami rugalmas deformációt okoz a szelepüléken, ezáltal biztosítva a pillangószelep tömítőképességét.
középvonali pillangószelepek specifikációja
Tervezési szabványok
Tervezési és gyártási szabványok: GB/T 12238
Szerkezethossz szabvány: GB/T 12221
Tesztszabvány: GB/T 13927
Felső karimás csatlakozási szabvány: ISO 5211
Karimaméret szabvány: GB/T 17241.6, ASME B16.5, ASME B16.47,
ASME B16.1, JIS B2220
Műszaki specifikáció:
Szelep kialakítása: BS EN593/BS5155/API609/DIN3354
Szemtől szemben:ISO 5752-20/BS EN558-20/API609
Karimás fúrás:ASME B16.1 Class125/ASME B16.5 CL150/ASME B16.47 CL150/ DIN 2501 PN10-16/EN1092 PN10-16/JIS10K
Hidraulikus teszt:EN12266-1/API 598/ISO5208/JIS B2003
Shell teszt nyomás:24 bar/15 bar
Tömítési próbanyomás:17,6 bar/11 bar
középvonali szelep
GYIK
K: Ön kereskedelmi vállalat vagy gyártó?
V: Kereskedő vagyunk, aki gyárt is.
K: Hogyan dolgozza fel a megrendelést?
V: Először is árajánlatot adunk. Az ár megerősítése után továbblépünk a következő lépésre, amely magában foglalja a minták biztosítását jóváhagyáshoz. A minták megerősítése után megkezdjük a tömeggyártást.
K: Kérhetek változtatásokat a csomagolásban és a szállítási módban?
V: Igen, a csomagolást és a szállítási módokat az Ön igényei szerint állíthatjuk be. Azonban Önt terheli a felmerülő többletköltség és árkülönbség.
