Az API 609 nagy teljesítményű pillangószelep egyedülálló három excenteres szerkezetet alkalmaz, a szeleplemez és a kard tömítőgyűrűje a súrlódás nélküli elérése érdekében, a közbenső műveleti folyamatvonal felületi érintkezése egy tipikus kétüléses szerkezet. Nagy teljesítményű pillangószelepes szeleplemez és tömítőgyűrű egyedi excenteres szerkezettel, kompakt szerkezettel, jó vágási teljesítménnyel, hosszú élettartammal és így tovább, mind a szabályozás, mind a két funkció levágása. Széles körben használják a kohászatban, a vegyiparban, az elektromos energiában, a textil-, az élelmiszer-, az orvostudományban, a papírgyártásban és más ipari ágazatokban, valamint az önkormányzati mérnöki munkákban, a vízművekben és más csapvíz-, szennyvíz-, olajfolyadék- vagy levegő-, gáz-, földgáz-, vízgőz- és egyéb csővezetékekben levágandó közeg vagy nyomás, áramlásszabályozás.
API 609 nagy teljesítményű szelep specifikáció
Tervezés: API 609/ASME B16.34
Végcsatlakozás: ostya/fül/dupla karima
Működés: kézi/pneumatikus/elektromos
Mérettartomány: NPS 260 (DN50-DN1500)
Nyomásbesorolás: ASME osztály150-300-600(PN16-PN25-PN40)
Test anyaga: szénacél rozsdamentes acél, ötvözött acél, duplex rozsdamentes acél
Ülés anyaga: PTFE, RPTFE, PPL
Hőmérséklet: 29-250 fok

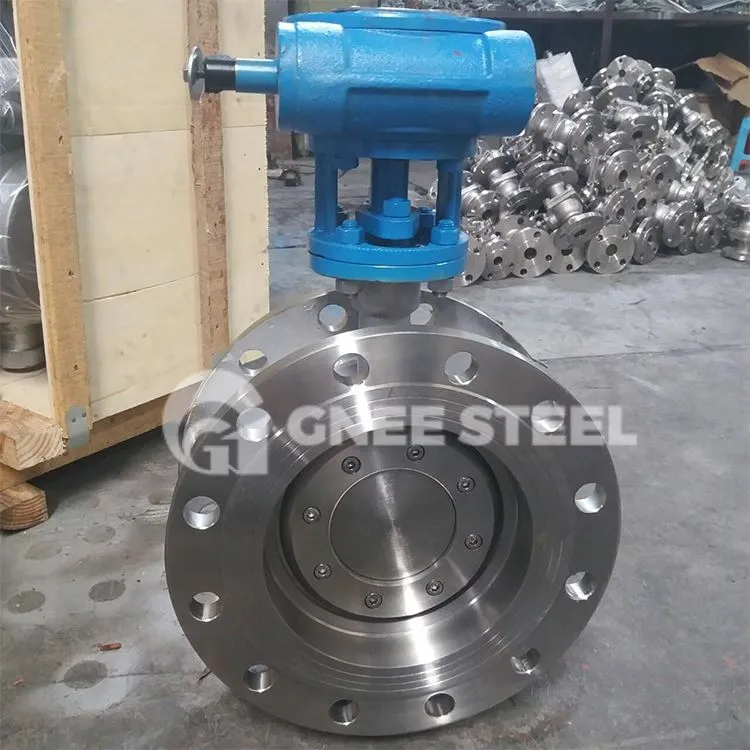

API 609 HP pillangószelep
Az API 609 nagy teljesítményű pillangószelep használható fém szelepülékhez, javítja a pillangószelepet a magas hőmérsékletű alkalmazások területén, de tömítési elve miatt pozicionális tömítőszerkezet, azaz a pillangólemez és a tömítőfelület üléke a vonalérintkezésnél a pillangólemezen keresztül az ülés okozta rugalmas alakváltozás tömítő hatást kelt, ez a helyzet zárása nagyon magas a követelmények (különösen a fém szelepülés), a nyomástartó képesség az alacsony, ezért a pillangószelep nem tekinthető nagy nyomásnak ellenállónak, a nagy mennyiségek kiszivárgásának oka. Ez az oka annak, hogy a pillangószelepeket hagyományosan magas nyomást nem tűrőnek és nagy szivárgásúnak tekintik.
