Párhuzamos dupla lemezes kapuszelep

A párhuzamos dupla tárcsás kapuszelep (párhuzamos kettős kapu szelep néven is ismert) egyfajta szelep, amely két párhuzamos kapu függőleges mozgásán keresztül kinyílik és bezáródik, amelyeket kifejezetten a nagynyomású, nagyáramú vagy szennyeződésű tartalmú közegek levágásához terveztek, és alkalmas kőolaj, kémiai, elektromos energia és egyéb ipari forgatókönyvekhez. Alapszerkezete az API 600 és a GB/T 12234 szabványokat követi, kettős kapu elasztikus tömítéssel és alacsony áramlási ellenállással.

Meghatározás

Névleges átmérő: DN50 ~ DN1200 (közös tartomány), teljes furat kialakítása a nyomásesés csökkentése érdekében.
Nyomásértékelés:
American Standard: Osztály 150- osztály2500 (42mPa -ig).
Európai szabvány: PN 10- PN420.
Alkalmazható hőmérséklet: -196 fok (mély hideg) a +550 fokig (magas hőmérsékletű gőz).
Csatlakozás: Karima (ANSI/DIN szabvány) vagy hegesztés, nagynyomású csővezetékekhez.

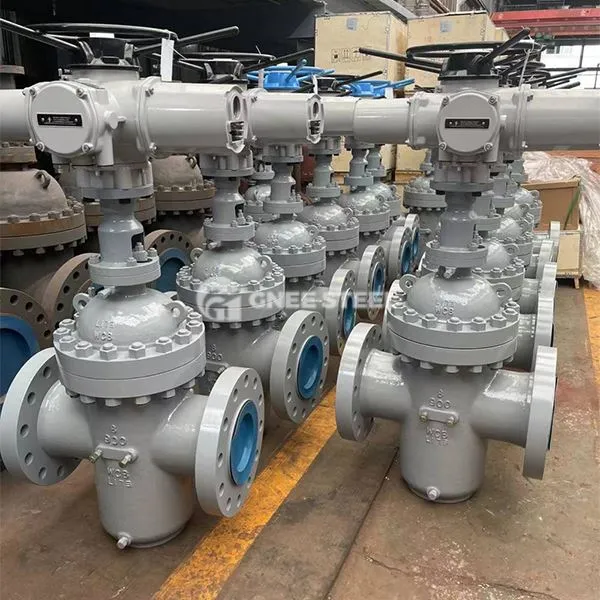

Gnee párhuzamos dupla lemezkapuszelep



Párhuzamos dupla lemezkapu szelep telepítési útmutató

I. Felkészülés a telepítés előtt
Felszerelések ellenőrzése:

Ellenőrizze, hogy a szeleptest, a kapu és a tömítés felülete mentes -e a sérülésektől, ellenőrizze, hogy a szelepmozgató (kézi/elektromos) megegyezik -e a szelepre, és a vezetékkapcsolók érintetlenek -e.
Ellenőrizze, hogy a szelep specifikációi (DN, nyomásszint) és a csővezeték paramétereinek következetesek -e.
Szerszámok és anyagok:

Készítsen elő karimacsavarokat, tömítő tömítéseket (grafit fém tekercs tömítés ajánlott), zsír, csavarkulcs, szint és így tovább.
Ii. Telepítési irány és helymeghatározás
Függőleges telepítési követelmények:

SzTEM IRÁNYOK: Vertikálisan kell elhelyezni, a kézikerek vagy a szelepmozgatót a tetején helyezkednek el annak biztosítása érdekében, hogy a kapu párhuzamos mozgását ne zavarja a gravitáció.
Karima igazítás: Párhuzamos igazítás a csővezetékkel, hogy elkerülje a szeleptest deformációját a kényszerített telepítés miatt (egy szinttel kalibrált).
Bypass szelepkonfiguráció (ha van):

A telepítés előtt kinyitni kell a bypass szelepet a bemeneti és a kimenet közötti nyomáskülönbség kiegyensúlyozásához, és csökkenteni a nyitási ellenállást (a nagynyomású rendszerekre alkalmazható).
Iii. Telepítési lépések
Karima csatlakozás:

Helyezze a szelepet a két karima közé, helyezze be a csavarokat, és húzza meg kezdetben a karima párhuzamosság kijavításához, majd távolítsa el a szelepet.
A karimát a csővezetékre hegessze annak biztosítása érdekében, hogy a hegesztő salak ne esjen be a szelep üregébe (hegesztés után meg kell tisztítani a belső falat).
Szelep rögzítése:

Vissza a szelep felszereléséhez, az átlós sorrend szerint háromszor egyenletesen húzza meg a csavarokat (a végső nyomaték a szokásos követelmények szerint).
A teljes furat -szelepeknek ellenőrizniük kell, hogy a csővezeték belső átmérője nagyobb vagy egyenlő -e a szelep belső átmérőjével, hogy megakadályozza a pillangó lemez és a csővezeték közötti interferenciát.
Makacsoló üzembe helyezés:

Az elektromos/pneumatikus hajtómű vezetéke után manuálisan nyissa meg azt 50% -os nyitási fokozatra, majd energiát adjon annak ellenőrzésére, hogy a nyitási és záró irány összhangban van -e a jelzéssel.
Vizsgálja meg a teljes stroke kapcsoló műveletet annak biztosítása érdekében, hogy ne legyen becsapódás (a szelep szárának termikus terjeszkedéséhez szükséges helyet kell tartani)
