Elektromos karimás golyó szelep leírás
Az elektromos karimás gömbszelep egy automatizált vezérlőszelep, amely elektromos működtetőből és karimával csatlakoztatott gömbszelepből áll. A labdát 90 fokos forgatáshoz vezet, és elektromos jelet kap, hogy elérje a csővezeték -közeg gyors kinyitási és záró vagy áramlási szabályozását. Alapvető funkciói a következők:
Távirányító: Ires ipari forgatókönyvekhez, amelyek automatizált üzemeltetést igényelnek (például kőolaj- és kémiai csővezetékek), támogatják a 4-20 MA jelbemenetet és a 220 V AC energiatermelést.
A nagy tömítés: puha tömítés (PTFE) vagy kemény tömítés (fém -fém) szerkezete megfelel a különböző táptalajok igényeinek, és a szivárgás szintje eléri az ANSI VI szintet.
Szerkezeti és tervezési jellemzők
Szeleptest és anyagok:
A szeleptest kovácsolt szénacélból, rozsdamentes acélból vagy ötvözött acélból készül (például WCB, 304/316), a karima csatlakozása megfelel a GB/ANSI/DIN szabványoknak, és a nyomásállóság eléri a PN {2}} PN63 (1. 6-6. 4MPA).
A golyó felületét karbiddal (például volfrám-karbiddal) permetezik, és a teljes fúró kialakítás csökkenti az áramlási ellenállást, és a nyomásveszteség alacsonyabb, mint az azonos specifikációk kapu szelepei.
Működtető:
GT, DSR vagy DKJ sorozatú elektromos hajtóművekkel, beépített szervo rendszerrel, támogató kapcsoló típusával vagy szabályozási típusának vezérlésével felszerelt, és a nyomatéktartomány borítja 50-2000 n · m.
A közvetlen meghajtószerkezet egyszerűsíti a telepítést, rövid válaszidővel rendelkezik (általában kevesebb, mint 15 másodperc), és alkalmas a gyakori kinyitási és záró forgatókönyvekhez.
Lezárás és biztonság:
Dual Peal kialakítás: A szelepszár a PTFE csomagolást és az O-gyűrűset alkalmazza a kettős tömítéshez, és a szelep ülés kompenzálja a kopást a rugó előterhelésén keresztül, hogy biztosítsa a hosszú távú tömítést.
FireProof és robbanásbiztos: A szelepmozgató megfelel az EXDⅱBT4 robbanásbiztos szabványnak, és a megvastagodott szeleptest kialakítása -29 fokról 450 fokra képes ellenállni a szélsőséges hőmérsékleteknek.
Elektromos karima gömbszelep specifikáció
|
Névleges átmérő DN (mm)
|
Dn 15- DN200
|
|
Névleges nyomás
|
Pn1. 0/1,6/2,5/4.
|
|
Alkalmazható közeg
|
Víz/kőolaj/salétromsav/ecetsavak/iszapok/viszkozitású folyadék és így tovább
|
|
Megfelelő hőmérséklet
|
-40 fok -+80 fok (PTFE/PPL tömítés) -40 fok -+350 fok (fém tömítés)
|
|
Szivárgás
|
Alkalmas az ANSI B16.104 színvonalára
|
|
Forgási szög
|
90 fok
|
|
Testi anyag
|
WBC, 304, 316
|
|
Ülésanyagok
|
PTFE (Nornal Temp), Speciális PPL (magas hőmérséklet), fém tömítés (magas hőmérséklet)
|

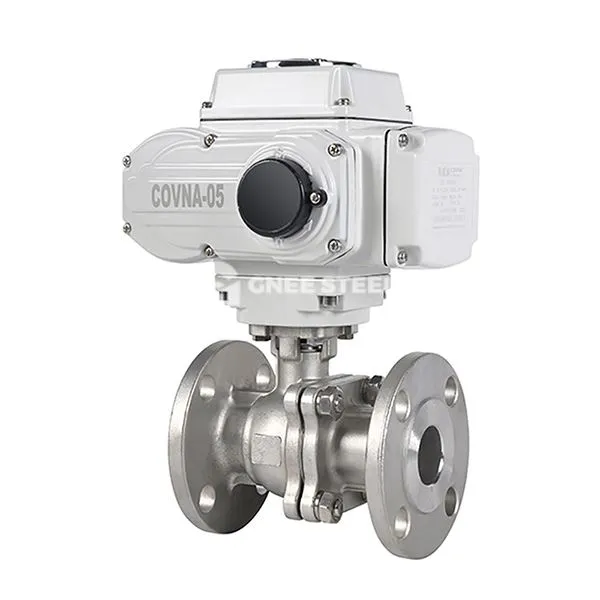

elektromos karima golyószelep
Velepítési javaslatok:
Javító közegek: Előnyben részesítse a 316L rozsdamentes acél szeleptest + kemény tömítés szerkezetét (Q941Y-P sorozat).
Hight-nyomású forgatókönyvek: Válassza ki a kovácsolt szeleptestet (például A105) + 600 osztály vagy annál magasabb karima csatlakozás kialakítását.
Regulációs követelmények: Konfigurálja az arányos elektromos működtetőt (például a PSQ sorozat), támogatás 0-90 fokú lineáris beállítást.
Alkalmazások
Petrokémiai ipar: Finomító csővezetékek vészhelyzeti leállítása, a reaktor nyersanyagok eloszlása.
ENERY ÉS POWER: A termikus erőművek gőzrendszer -szabályozása, az atomerőművek hűtővíz -vezérlése.
Környezeti védelem tervezése: A szennyvíztisztító telepek korrozív közepes levágása, a füstgáz-desulfurizációs rendszerek áramlási szabályozása.
