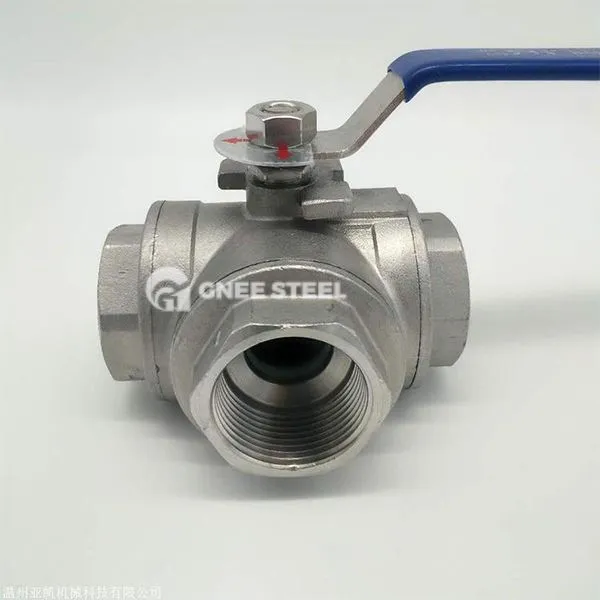

3 út T-port golyó szelep leírása
A háromirányú T-típusú golyószelep egy olyan szelep, amely megvalósítja a folyadék elterelését, a konfluenciát vagy az áramlási irányváltást három csővezeték között, ha a labdát T-alakú csatornával forgatja.
PORE struktúra
Kelve Body: T alakú háromportos kialakítás, rozsdamentes acélból, szénacélból vagy speciális ötvözetből öntve a nyomásállóság és a korrózióállóság biztosítása érdekében; Ball: beépített T-alakú, lyukon keresztül, a forgó 90 fokos forgatás megváltoztathatja a folyadékútot (például a bemeneti közepes tápközegre két aljzatra, vagy a különböző áramlási irányok váltására); Drive eszköz: Általában pneumatikus hajtóművekkel (hengerek, dugattyúk) van felszerelve, támogatva az automatikus vezérlést; Az alkatrészek mérése: A rugalmas szelep ülés együttműködik a precíziós golyóval, hogy megakadályozza a közepes szivárgást.
3 út T-port gömbszelep specifikációja
- Munkanyomás (PN): 1. 6-4. 0 MPA
- Fő anyagok: szénacél, rozsdamentes acél, kovácsolt acél, ötvözet, duplex rozsdamentes acél, titán
- Test: WCB/CF8/CF8M/CF3/CF3M/BRASS
- Ball: 2CR13/15CRMO/25CR2MOV/304/304L/316/316L
- Szár: 2Cr13/15crmo/25cr2mov/304/304L/316/116L
- SEAL: PTFE/RPTFE/PPL/PEEK/grafit
- Port: dn 15- dn800
- Karima: din pn 16-40, ANSI 150LB -900 lb, jis10k/20k
- Standard: DIN 2543-2545/DIN 2501
- Teszt: DIN 3230/EN 12266
- Közepes: víz, olaj, gőz, cseppfolyósított gáz
- Temp.: -29 ºC --150 ºC
- Működés: Kézi kar, féreg sebességváltó, pneumatikus, elektromos
3 út T-port golyószelep
Alkalmazás és problémamegoldás
- Vegyi és kőolajipar
Alkalmazás: A reakció nyersanyag -elterelésének, a kész olajkeverés és a korrozív közepes szállítás ellenőrzése;
Problémamegoldás: Realizálja a többfolyamatú váltást, kerülje el a média keresztszennyeződését és javítsa a termelés folytonosságát.
- Gyógyszer- és élelmiszeripar
Alkalmazás: Egészségügyi folyadékok (például folyékony gyógyszerek és italok) csomagolása és áramlásszabályozás steril környezetben;
Problémamegoldás: Csökkentse a maradékokat a sima áramlási csatorna kialakításán keresztül, hogy megfeleljen a GMP tanúsítási követelményeinek.
- Energia- és környezetvédelmi ipar
Alkalmazás: Földgáz -csővezeték elterelése, szennyvízkezelő rendszer összefolyás ellenőrzése;
Problémamegoldás: Adjon alkalmazkodást a részecskék vagy viszkózus közeghez tartozó tápközeghez, hogy megakadályozza a szeleptest eltömődését és kopását.
- Automatizált gyártósor
Alkalmazás: Integráljon a PLC rendszerbe a folyadékváltás távoli vezérléséhez (például a hűtőfolyadék -keringés az autógyártásban);
Problémamegoldás: Csökkentse a kézi beavatkozást és csökkentse a működési hibák kockázatát.
Különbség az L-típusú golyószeleptől
- Flow csatorna funkció különbség
T-Type: Támogatja a három port bármely kapcsolási kombinációját (például bemeneti nyílás → két kimenetel, két bemeneti nyílás → kimeneti konfluencia);
L-típusú: Csak a jobb oldali kapcsolót érheti el két bemeneti nyílás és egy outlet (például A → B vagy A → C között, nem lehet háromféle módon csatlakoztatni egyszerre).
- Aplication forgatókönyv fókusz
T-Type: olyan komplex rendszerekhez, amelyek többirányú áramlásszabályozást igényelnek (például kémiai reakciótorony multi-raw anyagkeverését);
L-típusú: főleg közepes eloszláshoz (például egyetlen folyadék bevezetése két különböző feldolgozó egységbe).
- A strukturális tervezési különbség
T-típusú gömb: Az átmenő lyuk T-alakú, és a forgás után különféle áramlási út kombinációk alakulnak ki;
L típusú gömb: Az átmenő lyuk jobb oldali L alakú, és csak a rögzített áramlási irányváltást támogatja.
