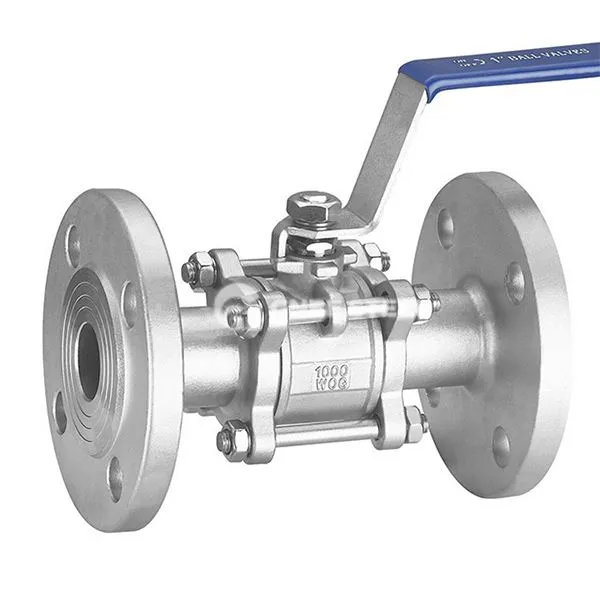

3-pc karimás golyószelep leírás
A háromrészes karimás gömbszelep egyfajta ipari szelep, háromkomponensű csavarozott szerkezetű, amelyet a csővezetékkel a karimán keresztül csatlakoztatnak, hogy elérjék a folyadék hatékony küszöb- és áramlási szabályozását. Alapjellemzői a következők:
Strukturális összetétel
Háromkomponensű szelep testszerkezete
Bal és jobb motorháztetők: öntött acél (WCB) vagy rozsdamentes acél (CF8M), amely a köztes szeleptesthez kapcsolódik a csavarokon keresztül;
Középszelep testtest közbenső test: Tekerje be a golyót és a tömítés összeszerelését, amelyet külön -külön szétszerelhetnek a karbantartás céljából.
Pecsétetőmozgató rendszer
Golyó: Teljes átmérőjű kialakítás (egyenlő átmérőjű csővezetékkel), felületi keményedés kezelése a kopásállóság fokozása érdekében;
Lebegő ülés: A rugó előre betöltött szerkezete, közepes nyomás alatt, automatikusan nyomja meg a labdát a kétirányú eléréshez. Lebegő ülés: rugó előre betöltött szerkezet, a golyó automatikus összenyomása közepes nyomás alatt, hogy elérje a kétirányú tömítést;
Szár: alacsonyabban szerelt kilélőellenes kialakítás, csomagoló doboz rugalmas grafit + tárcsa rugó tömörítésével.
Karima csatlakozási interfész
Megfelel az ANSI, DIN és más standard karimáknak, a PN16 ~ PN64 nyomásfedeleknek (150 ~ 400 osztály).
3-pc karimás golyószelep specifikáció
| Tétel | SS304 SS 316 3 PC karimás gömbszelep | ||
| Mérettartomány | DN15 - DN100 (1/2 " - 10") | ||
| Nyomásértékelés | 1000 wog | ||
| Végső csatlakozás | Karima/menetes | ||
| Karosszériaanyagok | SS304 SS316 | ||
| Ülésanyagok | PTFE | ||
| Üzemi hőmérséklet | A PTFE 180 foknál kisebb vagy egyenlő, a fém, amely kevesebb vagy 350 fokos ülő vagy egyenlő | ||
| Választható működtetés | Pneumatikus működtetett vagy elektromos működtetett vagy kézikönyv | ||
3-pc karimás golyószelep
Jellemzők
Eltávolítható karbantarthatóság
A háromrészes szerkezet lehetővé teszi a motorháztető és a tömítések cseréjét a csővezeték leválasztása nélkül.
Alacsony áramlás ellenállás és hatékony keringés
A teljes furat -tervezési áramlási ellenállási együttható 0,08 -nál kisebb vagy azzal egyenlő, az áramlás vesztesége nulla közel.
Az alkalmazhatóság széles skálája
Hőmérsékleti tartomány: -29 fok ~ 350 fok (lágy tömítés) / -196 fok ~ 550 fok (fém kemény tömítés);
Használható táptalaj: víz, olaj Az alkalmazás közege: víz, olaj, sav- és lúgos oldatok, valamint speciális tápközegek, például oxigén és etilén.
Gyors nyitás és bezárási manőver
90 fokos forgás a teljes nyitás/bezárás, támogató kézi, pneumatikus vagy elektromos hajtómű eléréséhez.
Alkalmazások
- Kémiai előállítás: reaktor behozatala és exportszabályozása, korrozív táptalaj (sav/lúg) szállítás;
- Energiavezeték: Olaj- és gázgyűjtés és sebességváltó, LNG állomás nagynyomású csővezeték;
- Környezetvédelmi berendezések szennyvíztisztító rendszere, tengervíz -sótalanítási csővezeték;
- Élelmiszer és gyógyszerészeti: Aszeptikus folyadékvezérlés (egészségügyi polírozott szeleptesttel).
